Zjištění skutečného výkonu topné patrony

v poslední době jsme zaznamenali zvýšený počet dotazů týkajících se výkonu topných patron používaných pro fotovoltaický ohřev vody. Rozhodli jsme se proto připravit jednoduché vysvětlení základních principů odporové zátěže a jejího chování při různých napětích.

Mnoho uživatelů se domnívá, že topná patrona bude vždy pracovat s výkonem uvedeným na jejím štítku. Ve skutečnosti však jmenovitý výkon platí pouze při jmenovitém napětí, zpravidla 230V. Pokud je topná patrona napájena přímo z fotovoltaických panelů, je její skutečný výkon závislý na aktuálním napětí FV pole.

Věříme, že vám tento přehled pomůže při správném návrhu systému a výběru vhodné topné patrony pro váš fotovoltaický ohřev vody.

 Zjištění skutečného výkonu topné patrony

Pokud znáte:

pracovní napětí FV panelů (Vmp),

výkon topné patrony,

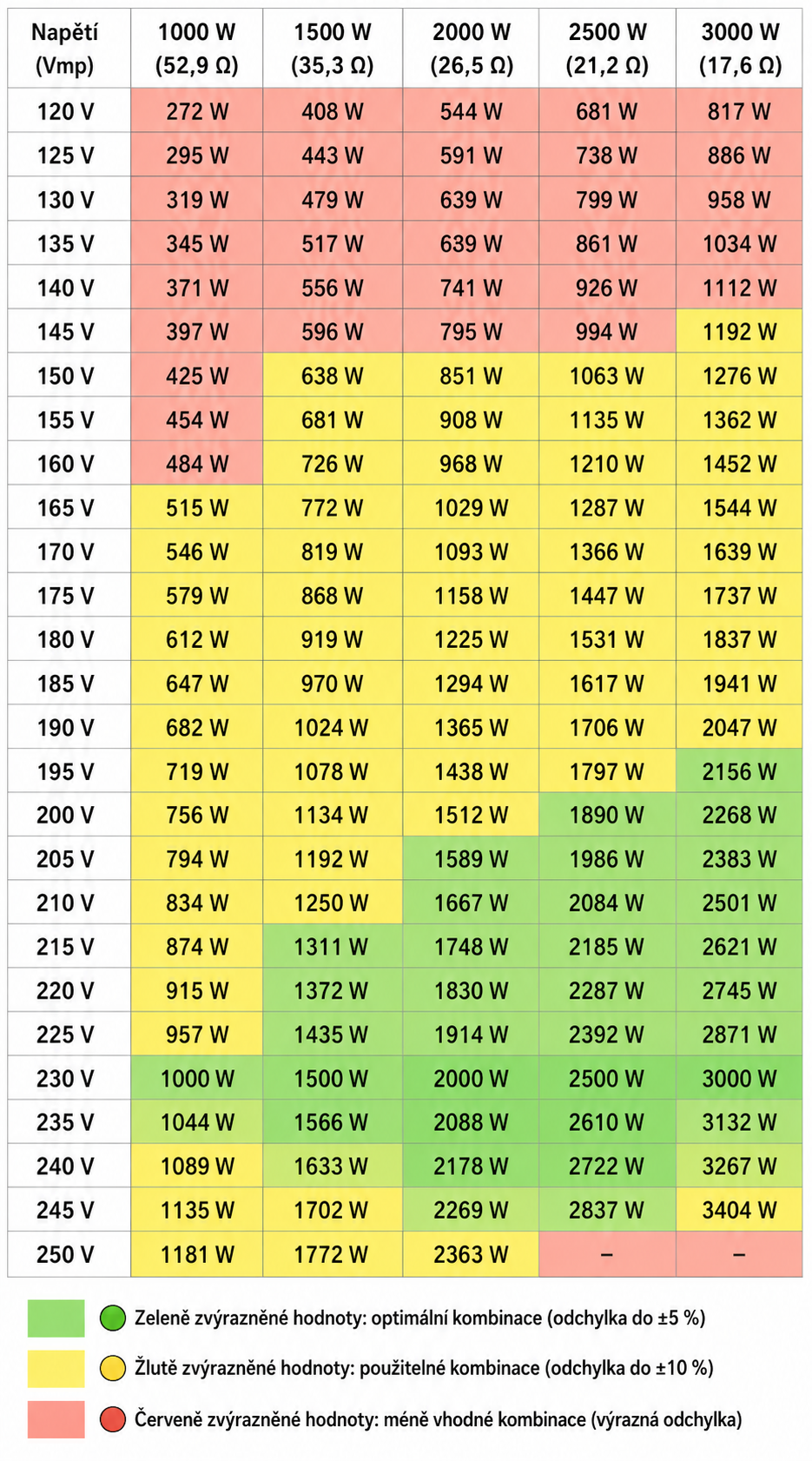

najdete v tabulce jejich průsečík.

Příklad:

Napětí FV pole: 170 V

Topná patrona: 3000 W

Výsledný výkon ohřevu: ➡️ 1639 W

To znamená, že topná patrona s nominálním výkonem 3000 W bude při napětí 170 V reálně dodávat přibližně 1639 W tepelného výkonu.

Výpočet výkonu

Výkon topné patrony se řídí vztahem: I = V / R

a následně: P = U² / R

kde:

P = výkon (W)

U = napětí FV pole (V)

R = odpor topné patrony (Ω)

Z tohoto důvodu klesá výkon topné patrony při nižším napětí a naopak roste při vyšším napětí.
