ANTIK PV Water Heater PWH 01 V 3.0
Chytrý solární střídač, který nabízí efektivní přímé napájení bojleru ze slunce.
Inovovaná verze modelu V 3.0 s dvěma AC výstupy!
Splňuje podmínky dotačního programu NZÚ light 2025

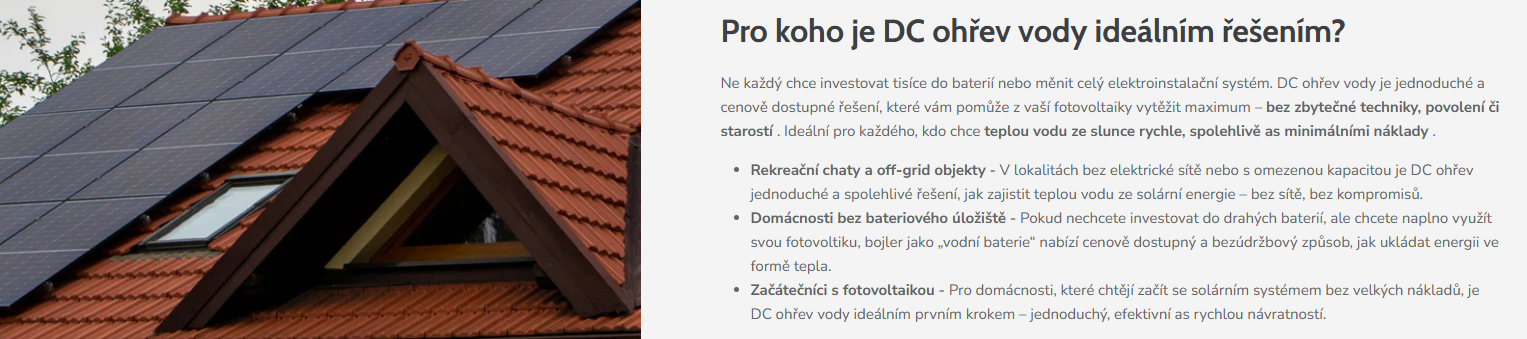

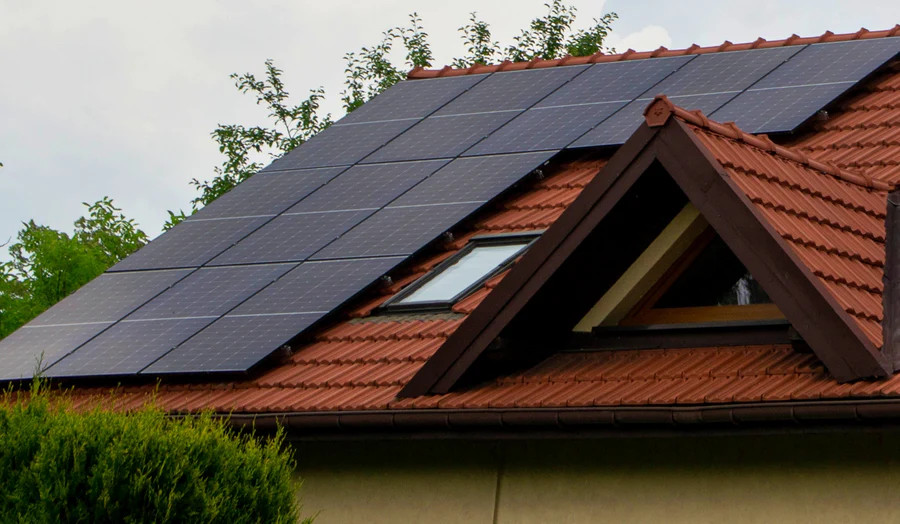

Fotovoltaický ohřev vody je jedním z nejefektivnějších způsobů využití solární energie v domácnostech, na chatách, v mobilních domcích či jiných rekreačních objektech. Stačí na střechu nainstalovat solární panely, připojit zařízení pro přímý ohřev vody a napojit jej na stávající bojler. Nevyžaduje zásah do elektroinstalace, revizi ani povolení od distributora.
Dokumenty ke stažení
FAQ – Pro uživatele
- Je zařízení kompatibilní s mým bojlerem?
Ve většině případů ano. Systém je kompatibilní s klasickými bojlery, které používají ponornou topnou spirálu. Důležité je ověřit si napětí a příkon spirály – ty určují, jak efektivně bude probíhat ohřev. Pokud si nejste jisti, pomůžeme vám s posouzením vhodnosti.
- Jakou maximální teplotu umí dosáhnout?

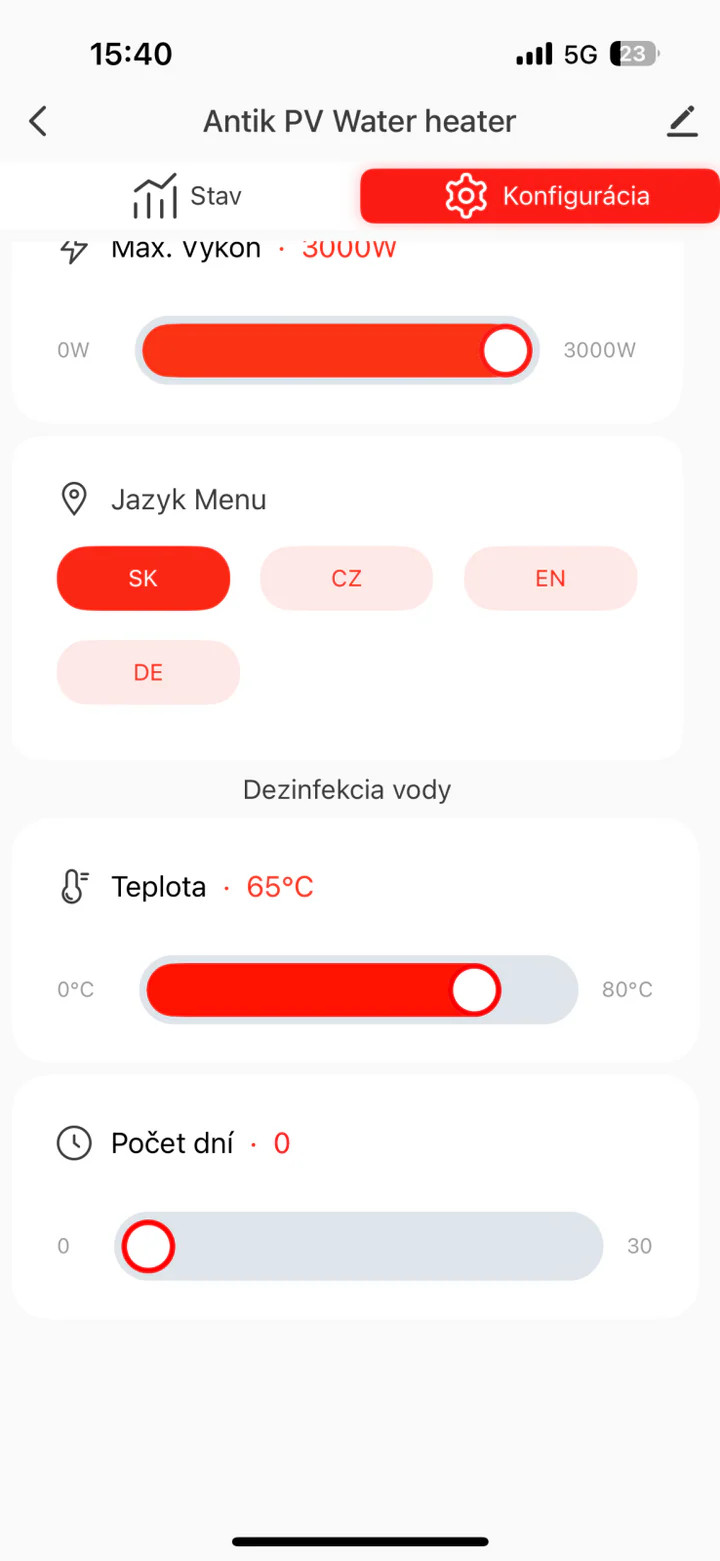

Maximální teplota závisí na typu topné spirály a kapacitě bojleru, ale běžně se pohybuje v rozmezí 60 až 75 °C . V aplikaci si můžete nastavit cílovou teplotu podle potřeby – například pro běžnou denní spotřebu nebo pro hygienickou dezinfekci vody (např. na 65 °C). Zařízení zároveň obsahuje bezpečnostní prvky, které automaticky regulují ohřev , aby nedošlo k přehřátí vody nebo poškození komponent.
- Dá se to zkombinovat se stávajícím ohřevem vody?
Ano, zařízení umožňuje paralelní fungování s vaším současným systémem. Solární ohřev se aktivuje automaticky během dne, kdy jsou vhodné podmínky, a váš stávající 230 V ohřev zůstává plně funkční – jako doplňkový zdroj, který zajistí komfort bez kompromisů.
FAQ – Pro techniky
- S jakým výkonem zařízení pracuje?
Maximální vstupní výkon z fotovoltaických panelů je 3 000 W (DC) . Doporučuje dimenzovat FV string o výkonu 2–3 kWp pro optimální provoz.
- Jaké napěťové rozpětí DC vstupu je podporováno?
Zařízení pracuje s DC vstupem v rozsahu 120–450 VDC , ideální s pracovním napětím kolem 250–350 VDC . String musí být dimenzován v rámci MPP rozsahu.
- Je nutný MPPT regulátor nebo jiné DC/DC prvky?
Ne. Zařízení má vestavěnou MPP regulaci a přímo přeměňuje energii z panelů na tepelnou – není zapotřebí žádný externí měnič ani regulátor.
- Jak se připojuje spirála a jaké typy jsou podporovány?
Zařízení podporuje DC spirály s odporovým výkonem 1,5–3 kW . Připojení je realizováno přes výstupní DC svorky. Použití klasické 230V spirály s vhodným odporem je možné, je-li určena i pro DC provoz.

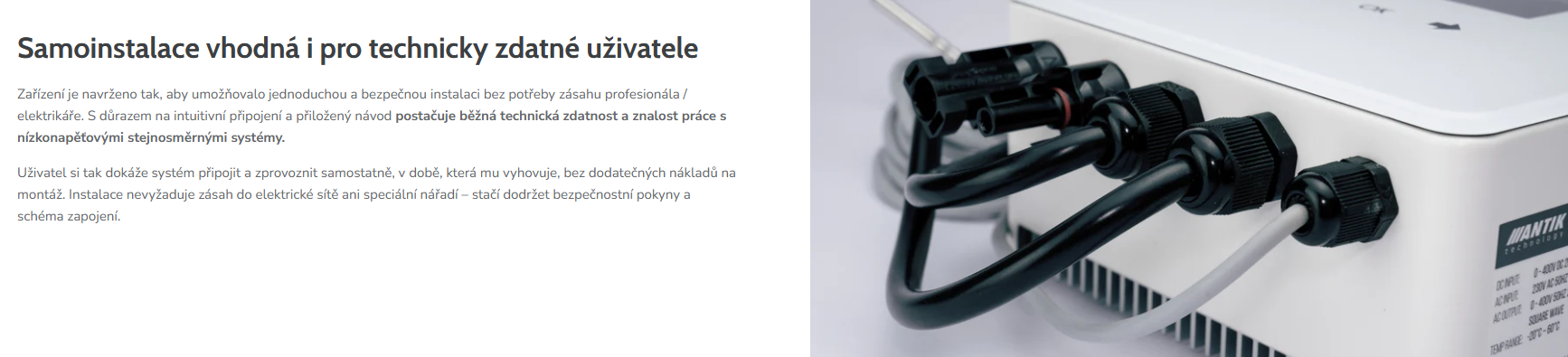

Instalace a správa solárního ohřevu vody
Fotovoltaické ohřev vody jednoho nebo dvou bojleru.
Tato část obsahuje pokyny pro instalaci a správu solárního ohřívače vody.
Zahrnuje sekce : Konektory a ovládací prvky | Elektroinstalace | Doporučené umístění komponent | Monitorování teploty vody | Solární režim | Režim zálohování | Sekundární výstup
Sekundární výstup

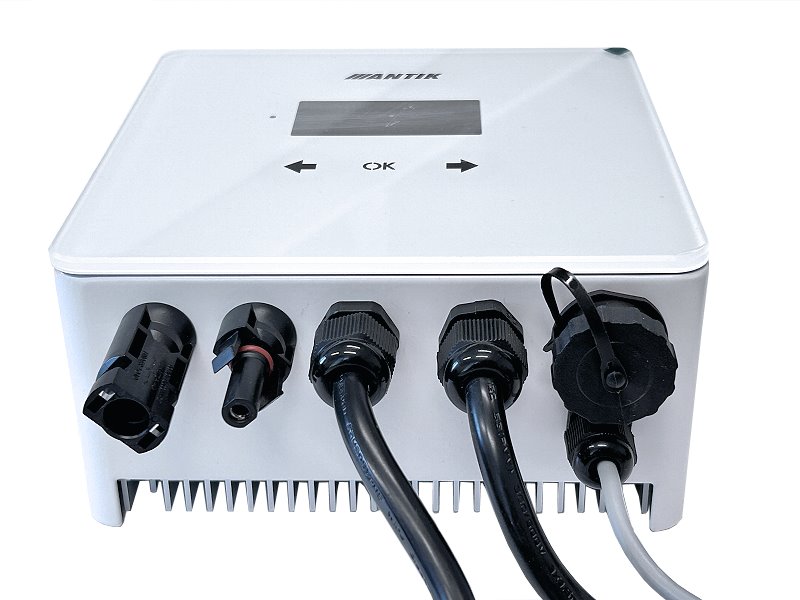

Zařízení obsahuje možnost připojit sekundární výstup přes třípólový konektor, který je chráněn vodotěsnou krytkou. Pro připojení výstupu je třeba dokoupit konektor na kabel, který je volitelným příslušenstvím ke střídači.
Popis sekundárního výstupu
Zařízení přepne ohřev na sekundární výstup v případě, že teplota vody na externím čidle dosáhla nastavené teploty pro ohřev fotovoltaikou nebo i v případě, že obvod byl odpojený termostatem (zařízení detekuje nulový proud). Druhý výstup zůstane zapnutý do doby, než teplota na externím čidle neklesne o 5 stupňů pod nastavenou teplotu pro fotovoltaiku. Pokud v době přepnutí na druhý výstup je detekován nulový proud (výstup není zapojen) zařízení se přepne zpět na první výstup a nebude přepínat na druhý výstup. Funkce zálohy ze sítě na druhém výstupu není podporována.

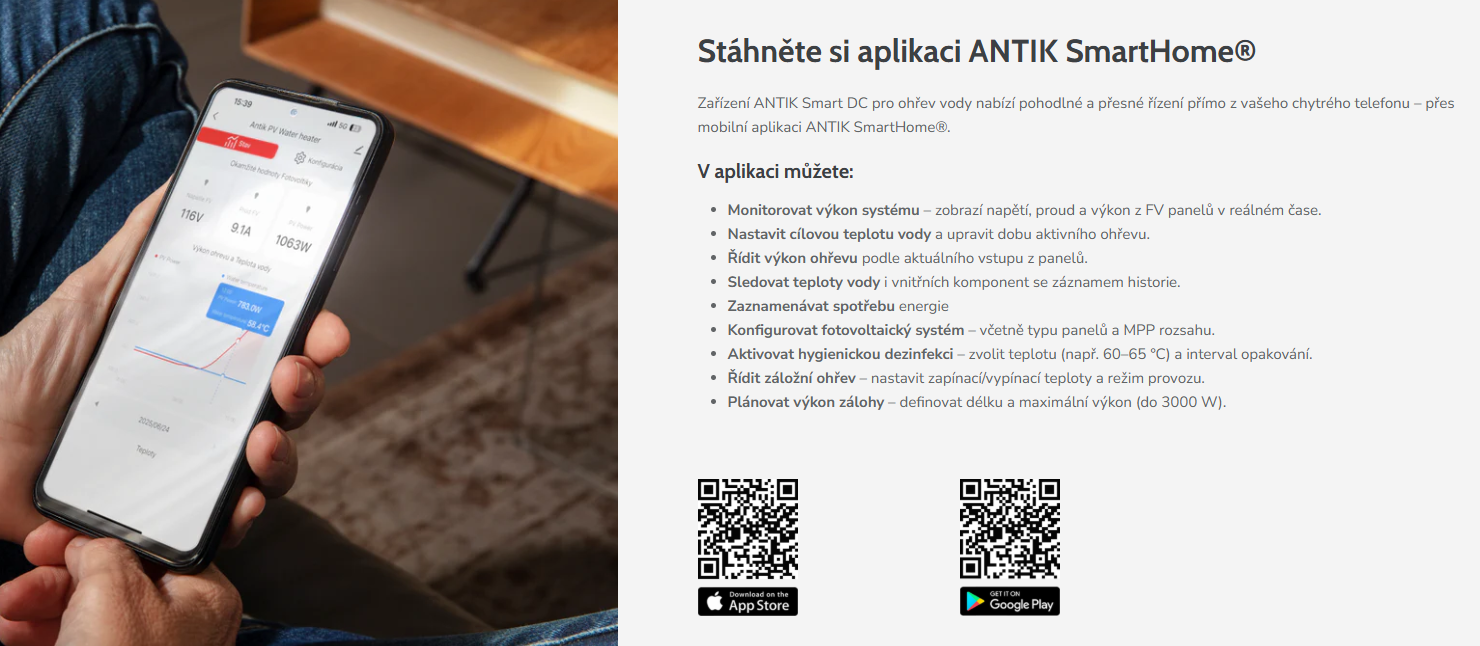

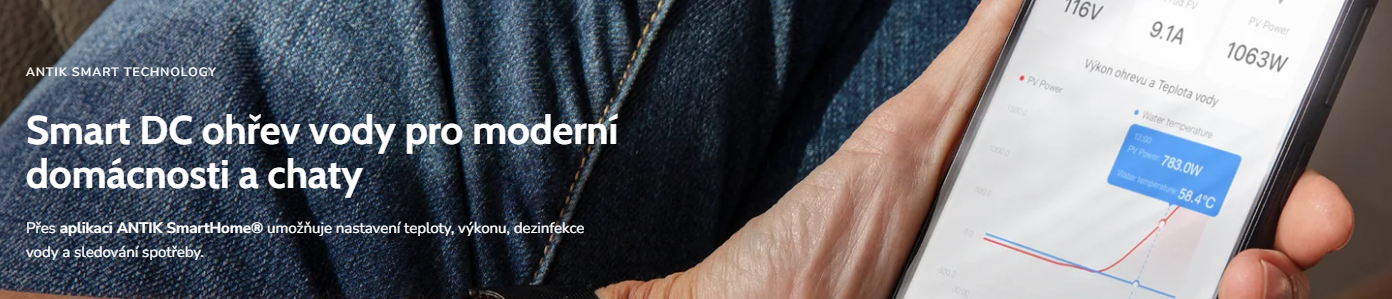

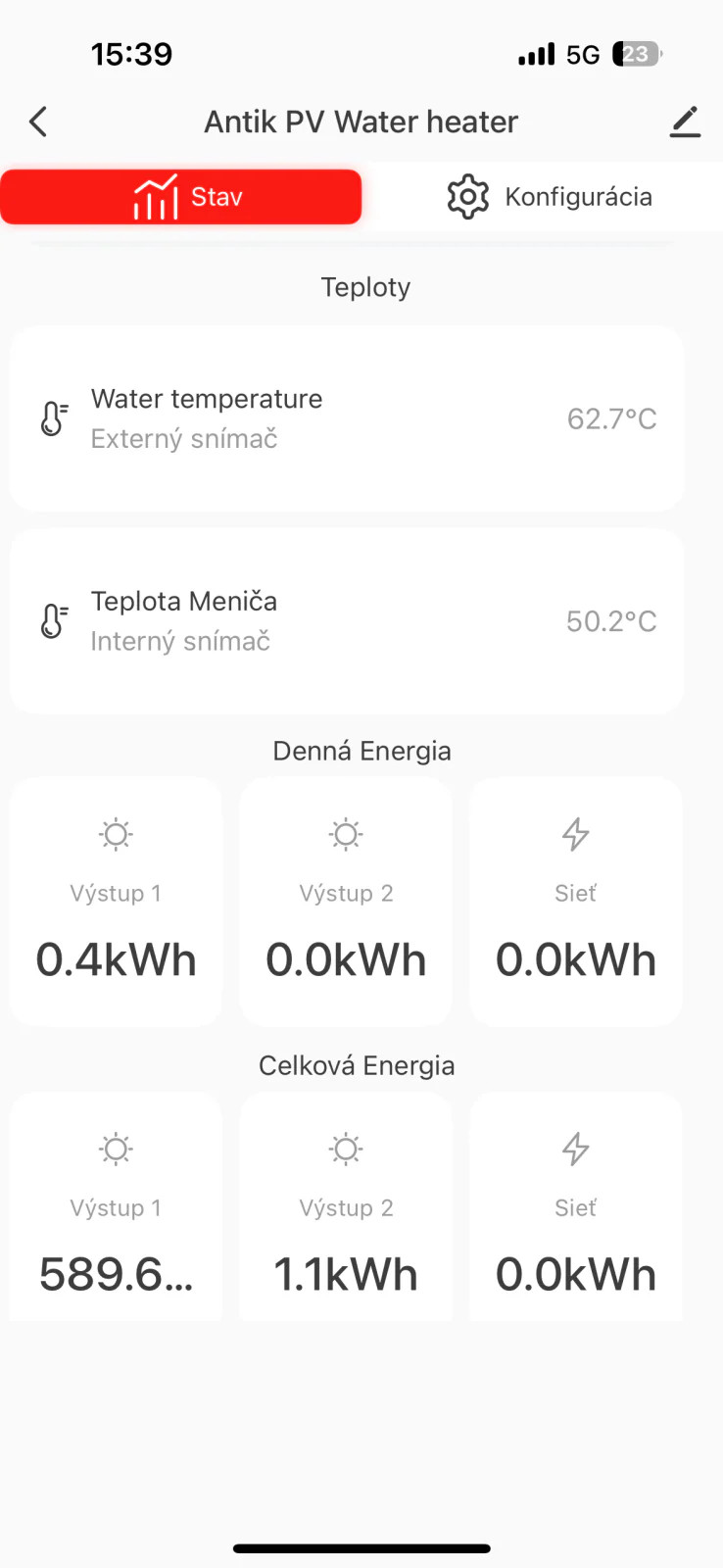

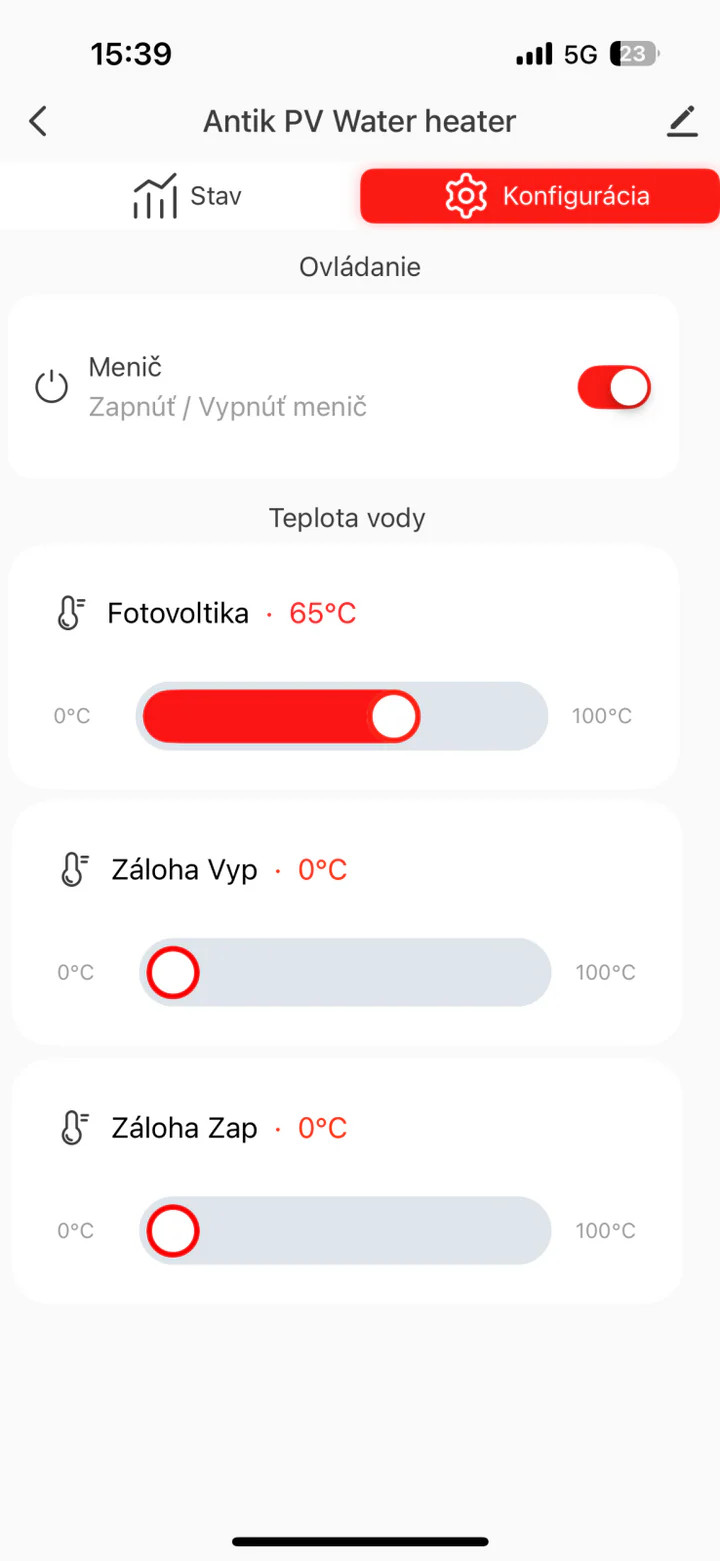

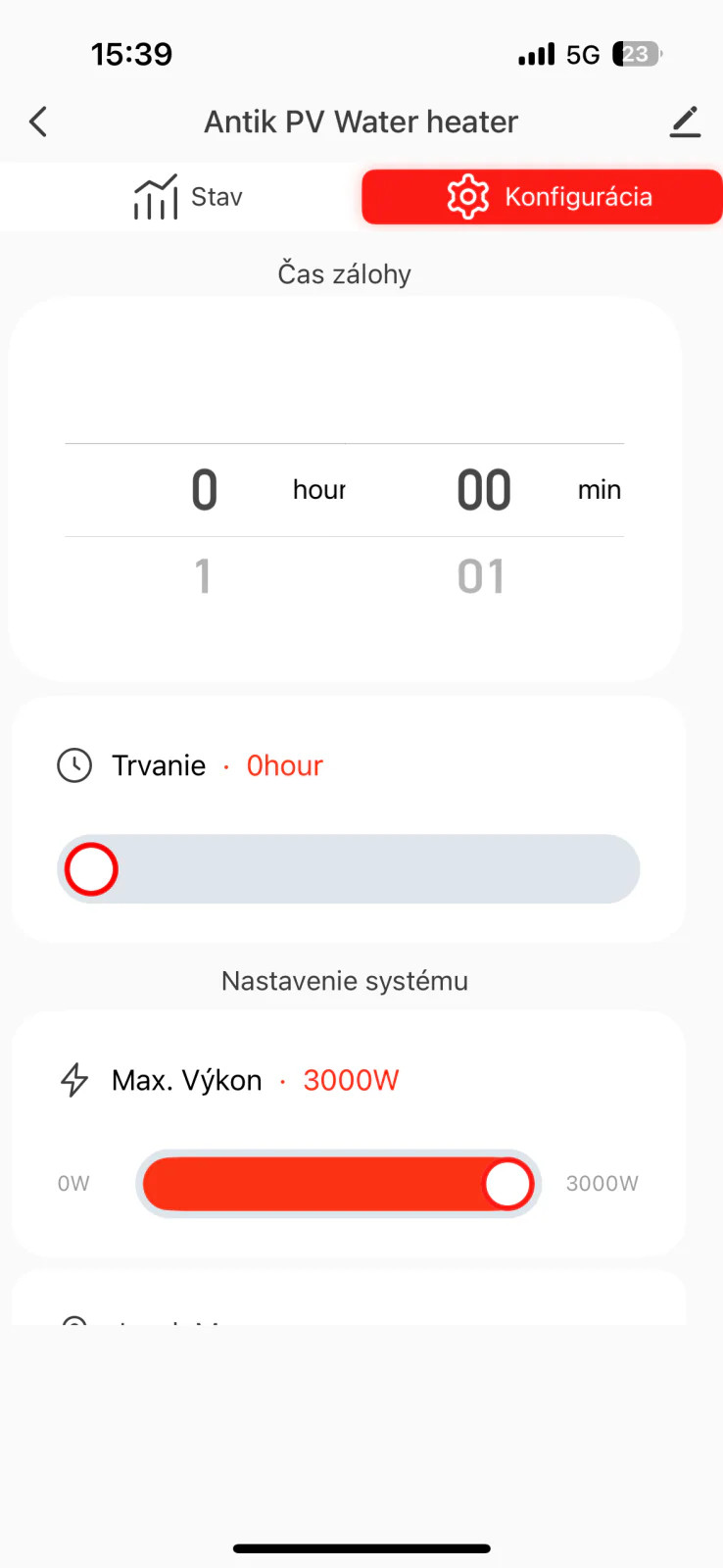

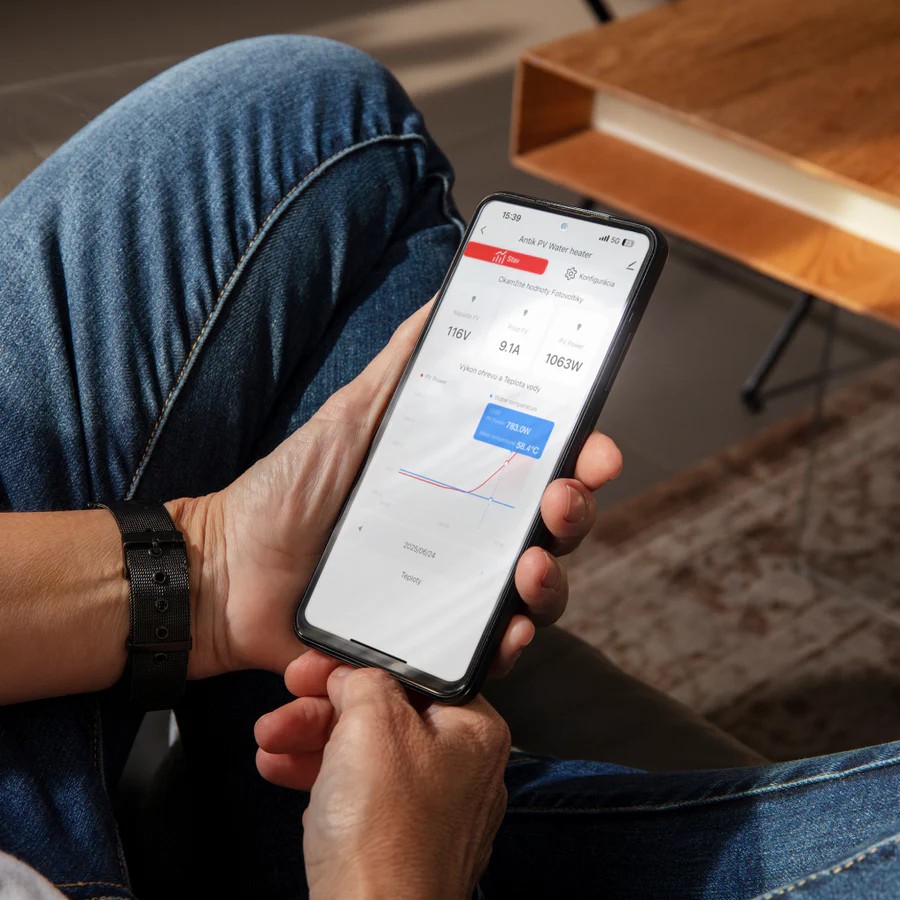

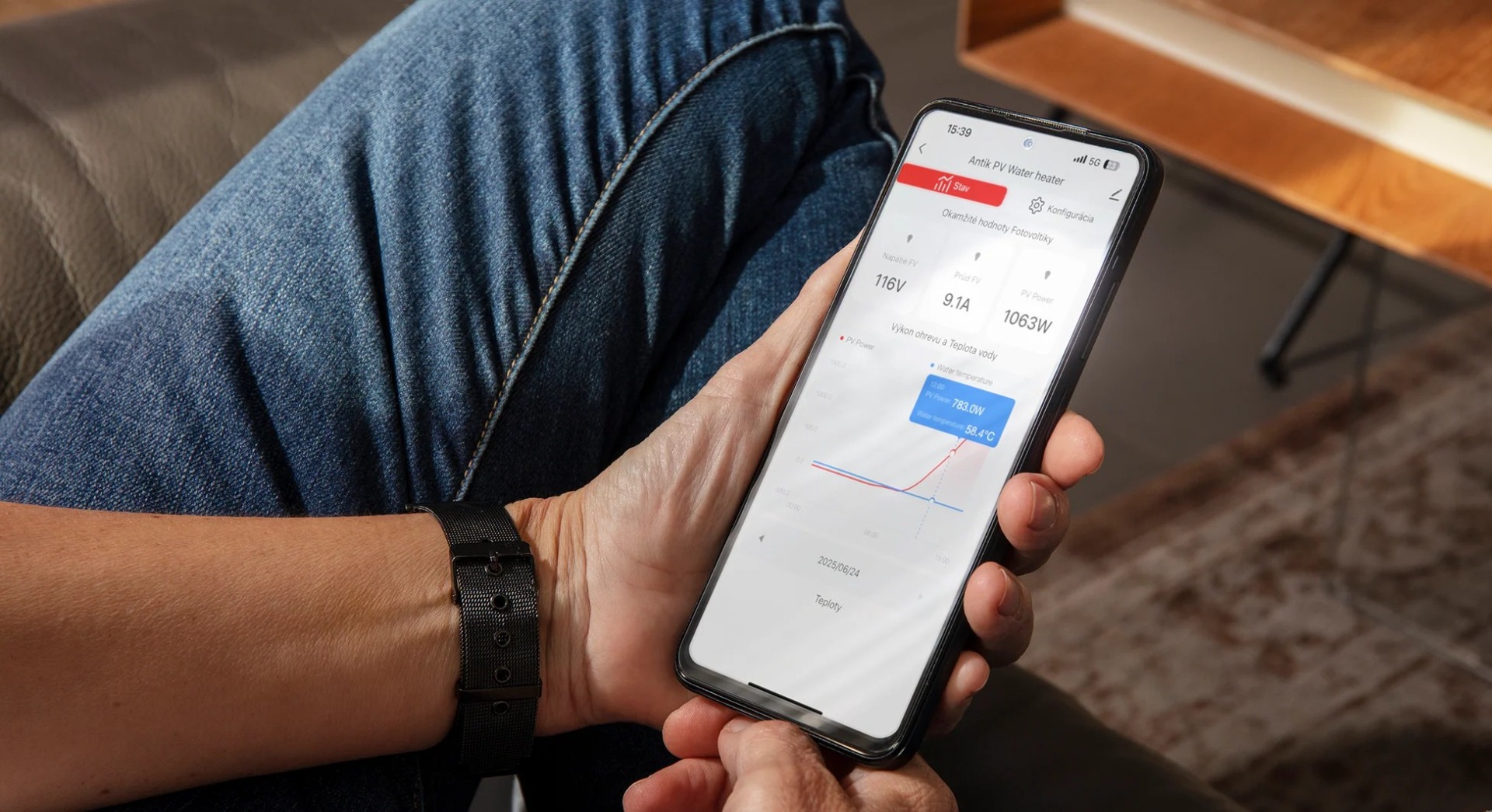

Vzdálené ovládání a monitoring přes WiFi síť s aplikaci Smart Home

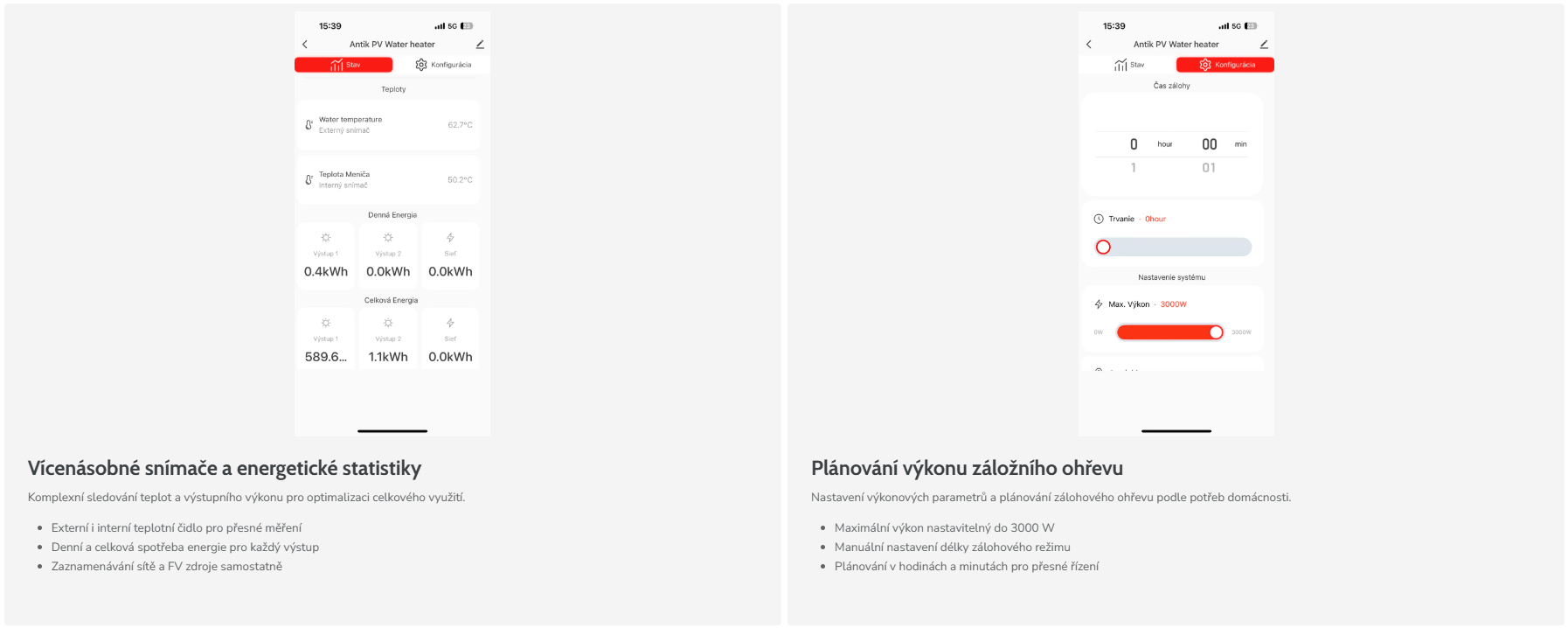

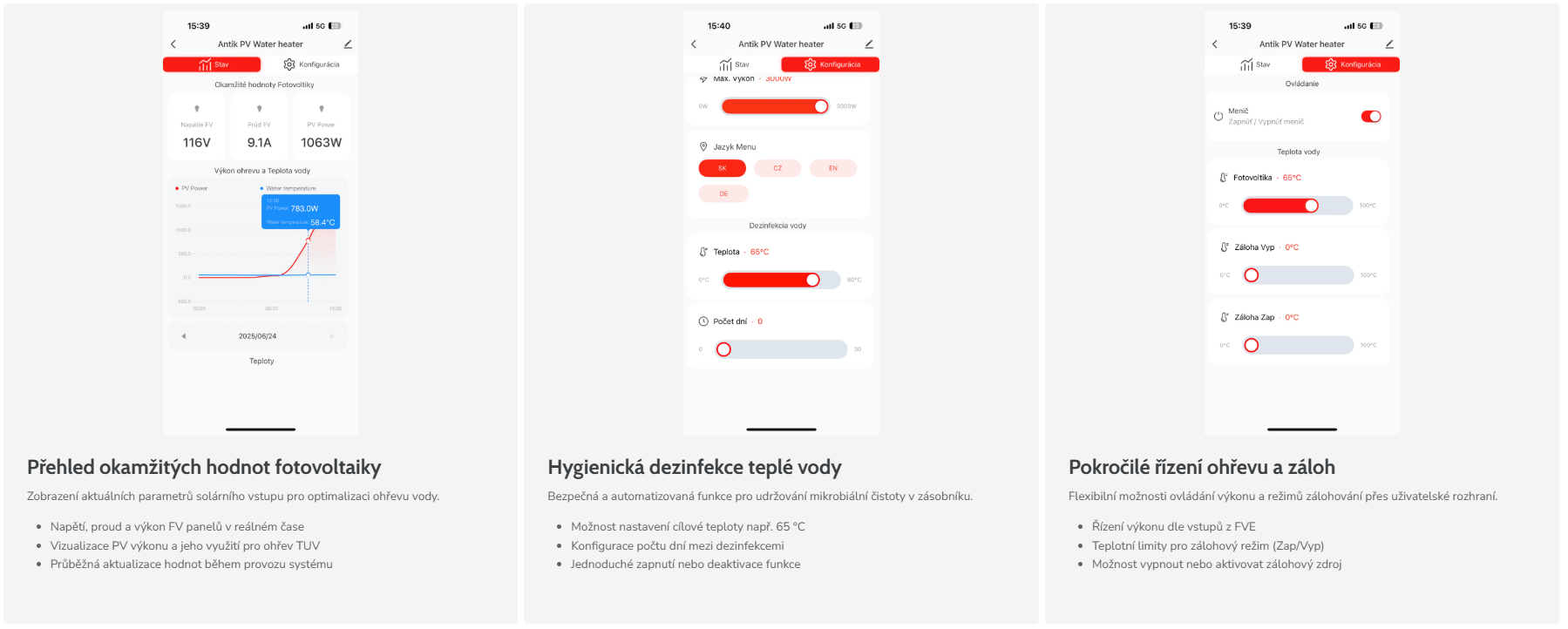

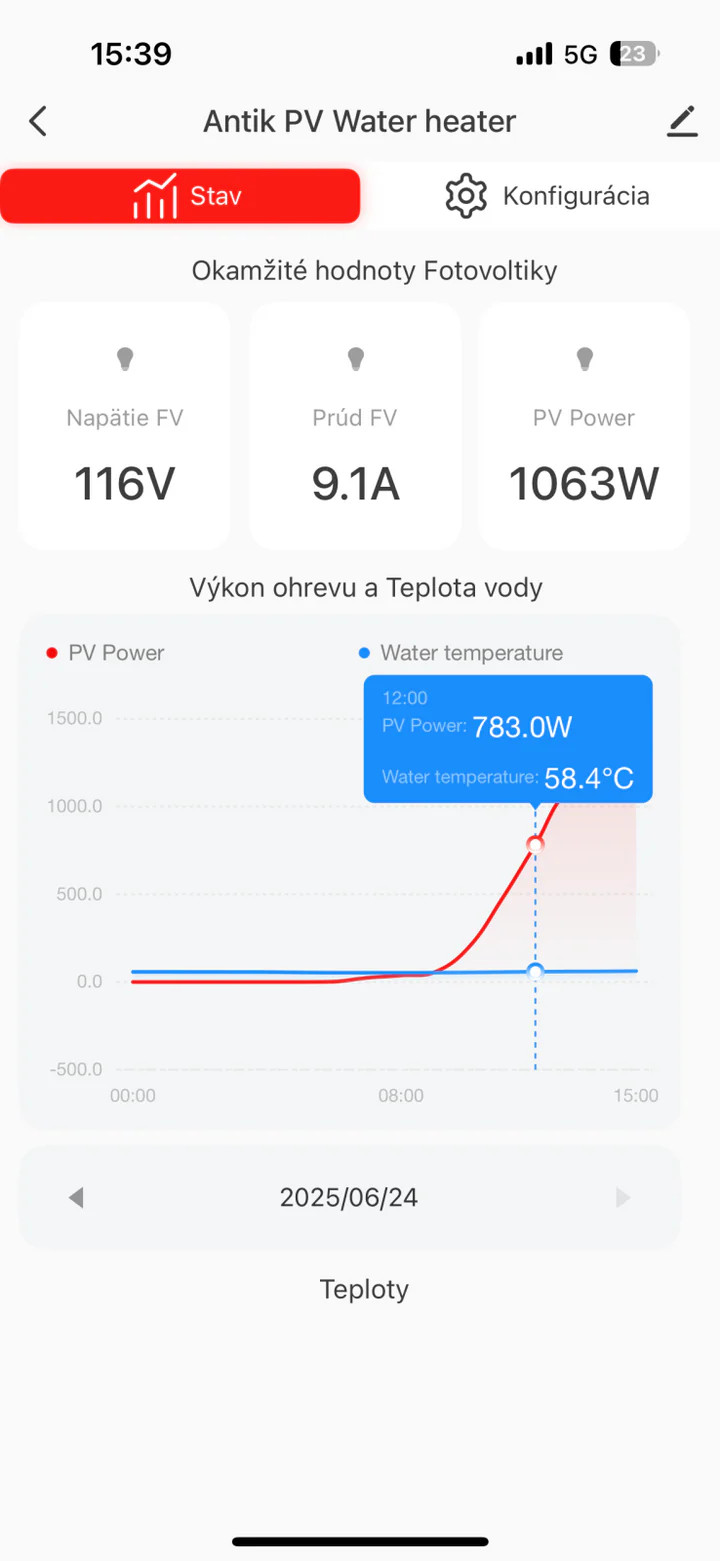

Automatické přepínání mezi FV a sítí s prioritou FV ohřevu ● Vzdálené ovládání přes síť WiFi s aplikaci Smart Home ● Okamžité hodnoty napětí, proudu a výkon panelů ● Graf výkonu a teploty vody s roční historií ● Monitoring teploty vody v bojleru na dálku ● Maximální výkon 3 000 W ● Teplota vody v bojleru / zásobníku ● Sdílení zařízení s jiným uživatelem ● Přehledné uživatelské rozhraní ● Vzdálená aktualizace firmwaru ● Denní vyrobená energie ● Teplota zařízení
Chytrý solární střídač Antik Water Heater PWH 01 V3 (např. pro NZÚ light) nabízí efektivní přímé napájení bojleru ze slunce. Optimální ekonomické a technické řešení pro napájení bojleru přímo z fotovoltaiky bez nutnosti drahé technologie. Pro ovládání a nastavení střídače je k dispozici bezplatná aplikace ANTIK Smart Home (Android a iOS).
Splňuje podmínky dotačního programu NZÚ light bez nutnosti dalších rozvaděčů se stykačovou kombinací nebo jiných způsobů dodatečného přepnutí síť/FVE. Zařízení podle nastaveného režimu napájí přímo bojler z produkce solárních panelů bez zbytečných ztrát.
Jednotka střídače je koncipována pro vstupní napětí 0 až 400 V DC s ohledem na provozní napětí topné patrony bojleru. Vzhledem k tomu, že je bojler v podstatě čistě ohmická zátěž, je výkon zpracováván prakticky od prvního vyrobeného wattu.
Zařízení obsahuje MPPT měnič, který přeměňuje vstupní DC napětí na výstupní AC s frekvencí 50Hz, což je nutné ze tří důvodů:
Ochrana termostatu topného tělesa před spálením kontaktů elektrickým obloukem při odpojování zátěže, kterou protéká DC proud
Zabránění elektrolýze vody v případě nedokonalé izolace topného tělesa
Zároveň MPPT algoritmus maximalizuje aktuální výkon panelů
Kromě těchto základních výhod má zařízení tyto doplňující funkce:
Vzdálený dohled přes síť WiFi a aplikaci Antik Smart Home
Monitoring teploty vody v bojleru na dálku
Možnost zálohy ohřevu ze sítě 230V
Smart chlazení pro zvýšení výkonu až na 3kW
Přehledné uživatelské rozhraní
Technické parametry
AC vstup: 230VAC, Max. 16A
DC vstup: 0-400VDC, max.15A
AC výstup: 0 - 250VAC 50Hz, obdélníkový průběh, vhodné pouze pro odporovou zátěž!
MPPT měnič: Maximální výkon 3000W

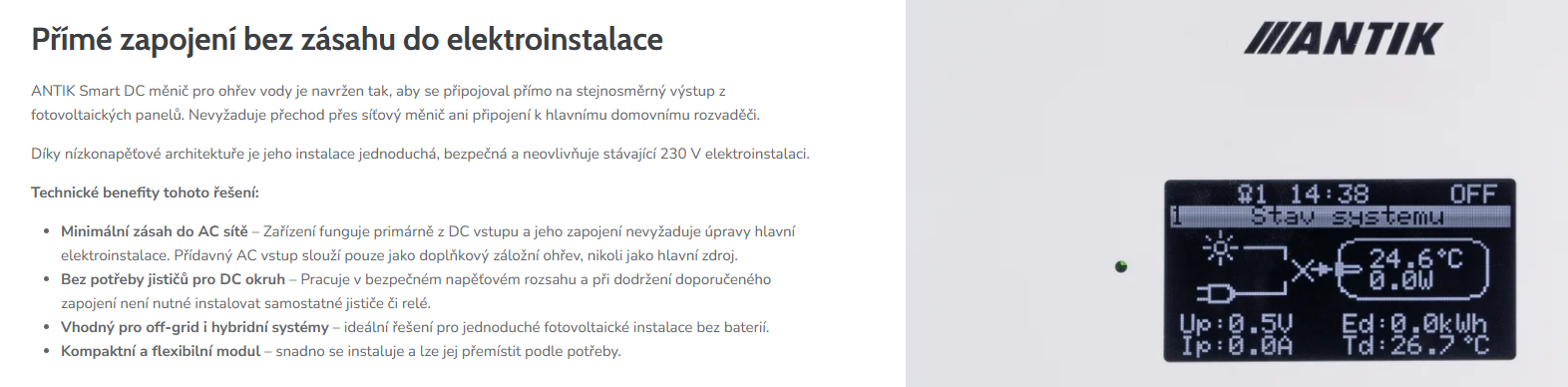

Uživatelské rozhraní: 2.5" OLED displej, dotyková tlačítka Komunikační
rozhraní: RS485,
WiFi – Propojení na ANTIK Smart Home
Rozměry a hmotnost: 160x160x80mm, 2kg
Způsob montáže: Nástěnná montáž pomocí konzole Provedení: IP40

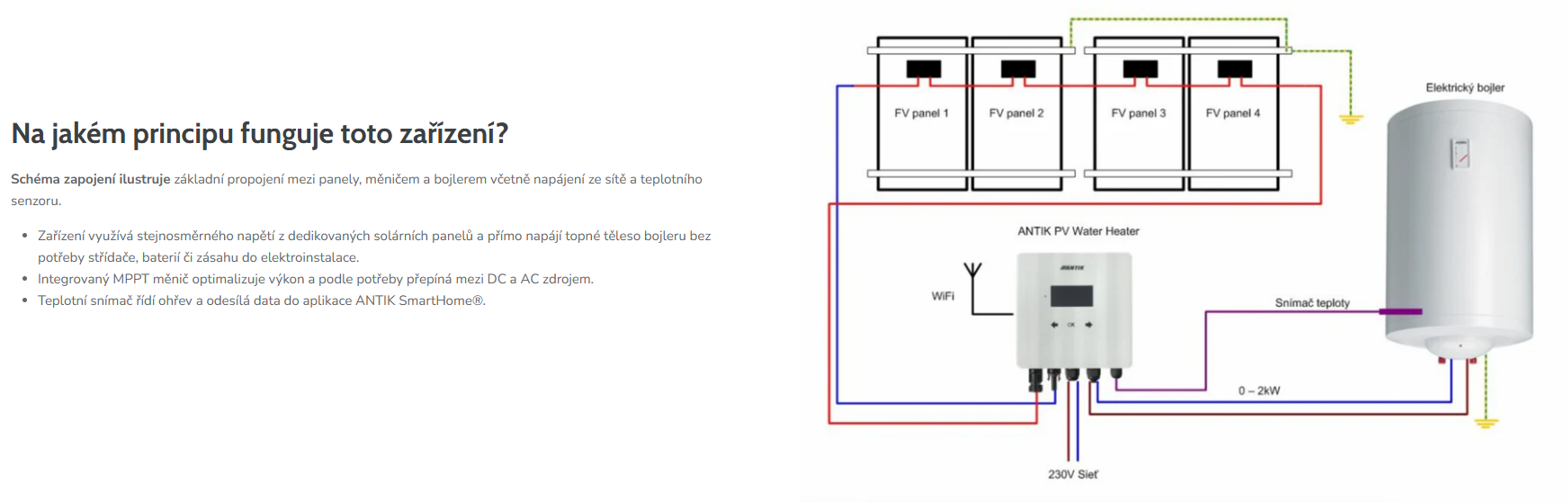

Schéma zapojení
Balení obsahuje:
• ANTIK Water Heater PWH 01 V3
• Držák na zeď a šrouby k uchycení
• Teplotní čidlo s kabelem - délka 3 metry
• Zásuvka 230V s kabelem - délka 1 metr
• Vidlice 230V s kabelem - délka 1 metr
• Dárkový kupón na sledování ANTIK TV na 6 měsíců zdarma
• CZ manuál
