Inteligentní domácí nabíjení

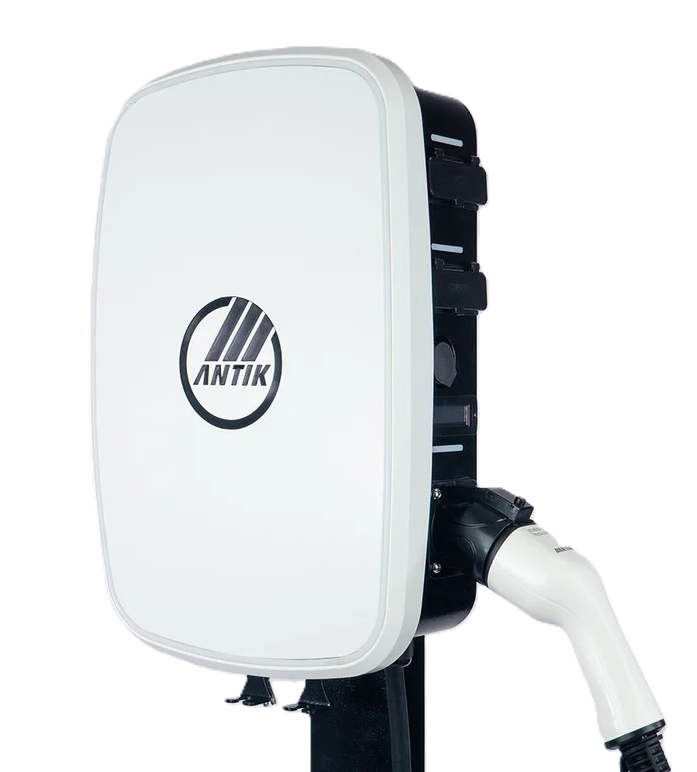

ANTIK WallBox Home AC 22 kW je moderní řešení pro efektivní nabíjení jednoho elektromobilu v domácnosti. Díky konektoru Type 2 a maximálnímu výkonu 22 kW poskytuje rychlé a spolehlivé nabíjení, přičemž integrace s fotovoltaikou umožňuje maximální využití vlastní vyrobené energie. Elegantní design, doplňkové výstupy pro e-biky, koloběžky či skútry a flexibilní montáž dělají ze zařízení ideální volbu pro rodinné domy i menší podniky.

• 22 kW výkon – rychlé nabíjení jednoho elektromobilu.
• Vícenásobné výstupy – až 3× 230 V zásuvky pro motocykly a skútry (max. 2,5 kW na zásuvku).
• Pro e-mobilitu v domácnosti – až 3× 42 V výstupy pro e-kola a koloběžky (160 W na výstup).
• Praktické nabíjení doplňků – 2× slot na powerbanky (5 V/5000 mAh).

Konektivita a vzdálená správa

WallBox Home AC 22 kW nabízí praktickou konektivitu pro snadnou správu a integraci do domácích energetických řešení. Díky podpoře WiFi 2,4 GHz a rozhraní RS485 lze zařízení propojit s fotovoltaikou a smart home systémy. Uživatel má plnou kontrolu nad nabíjením prostřednictvím aplikace ANTIK SmartHome, kde může sledovat spotřebu, nastavovat režimy a optimalizovat využití energie.

• WiFi 2,4 GHz – rychlé připojení k domácí síti.
• RS485 rozhraní – integrace s fotovoltaikou a smart home.
• Aplikace ANTIK SmartHome – pohodlná správa a monitoring v reálném čase.
• Optimalizace spotřeby – možnost nabíjení z přebytků solární energie.

WallBox integrován do SmartHome systému

WallBox Home AC 22 kW se stává součástí inteligentní domácnosti Antik SmartHome, kde nabíjení není jen technická operace, ale řízený proces v rámci celé domácnosti.

Díky WiFi konektivitě a integraci do aplikace lze nabíjení ovládat stejně jednoduše jako osvětlení, topení či zabezpečení domu. Uživatel si může nastavit automatické scénáře, jako například spuštění nabíjení po příjezdu domů, nabíjení v noci při nižším tarifu nebo omezení výkonu v době vysoké spotřeby. Celý proces lze monitorovat a řídit v reálném čase – od sledování spotřeby energie, přes upozornění na přetížení, až po detailní statistiky.

Součástí propojení je i spolupráce s fotovoltaikou, díky které umí systém inteligentně využít přebytky ze solárních panelů. Výhodou je, že celá domácnost funguje jako jeden celek – od mobility přes energii až po komfort a bezpečnost.

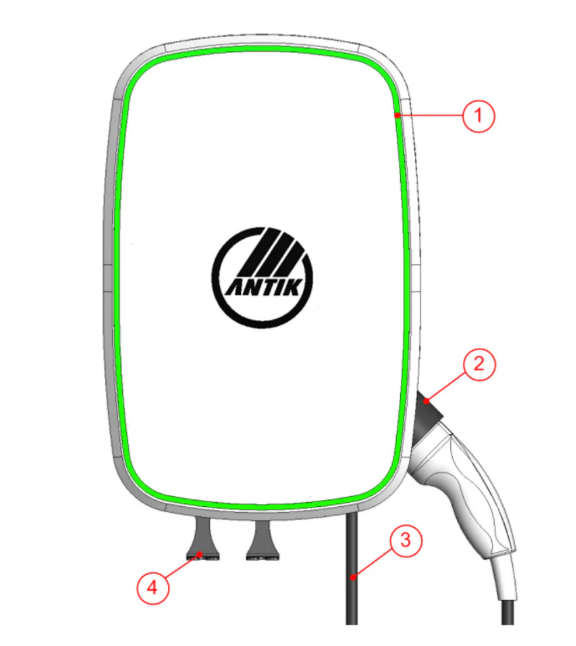

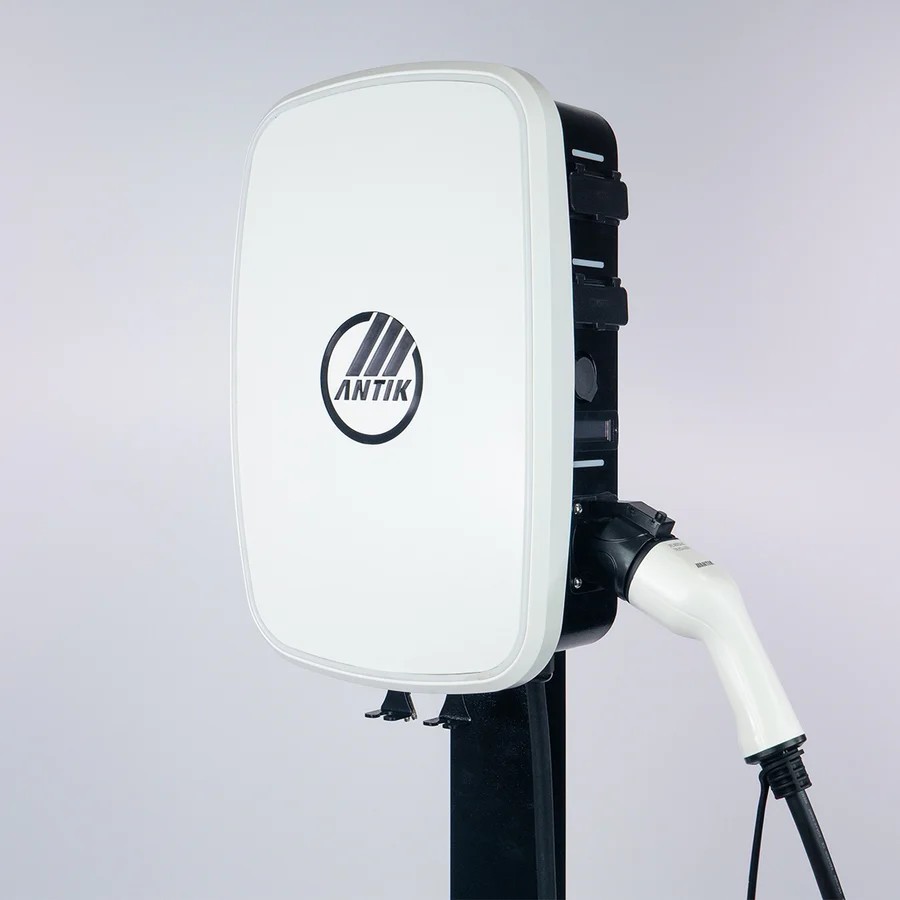

Přední panel nabíječky

Přední část ANTIK WallBoxu kombinuje moderní design s funkčními prvky. LED indikace zobrazuje stav zařízení, uživatel má k dispozici MiFare čtečku pro autorizaci a dva výkonové konektory Type 2 pro současné nabíjení dvou vozů.

• (1) Indikační LED pás – barevné světlo signalizuje stav nabíjení a připravenost zařízení.
• (2) Konektor výstupu – zásuvka Type 2 pro vozidlo.
• (3) Integrovaný nabíjecí kabel – pevně připojený kabel o délce 3,2m.
• (4) Konektory pro 42 V výstupy – určené k nabíjení e-kol a koloběžek.

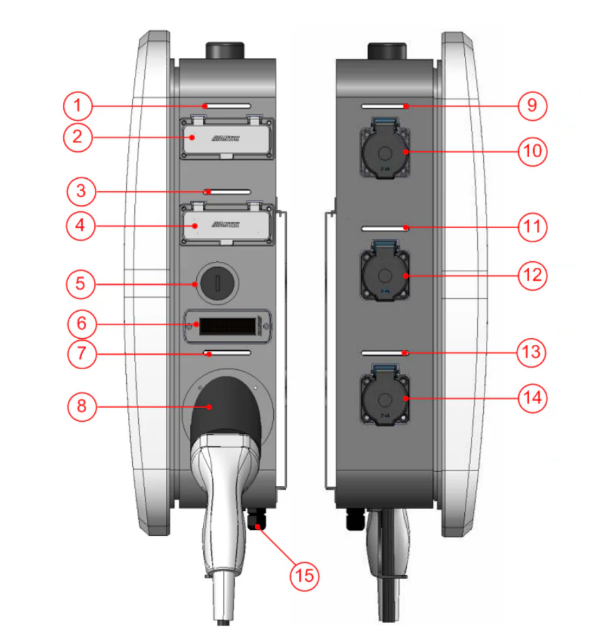

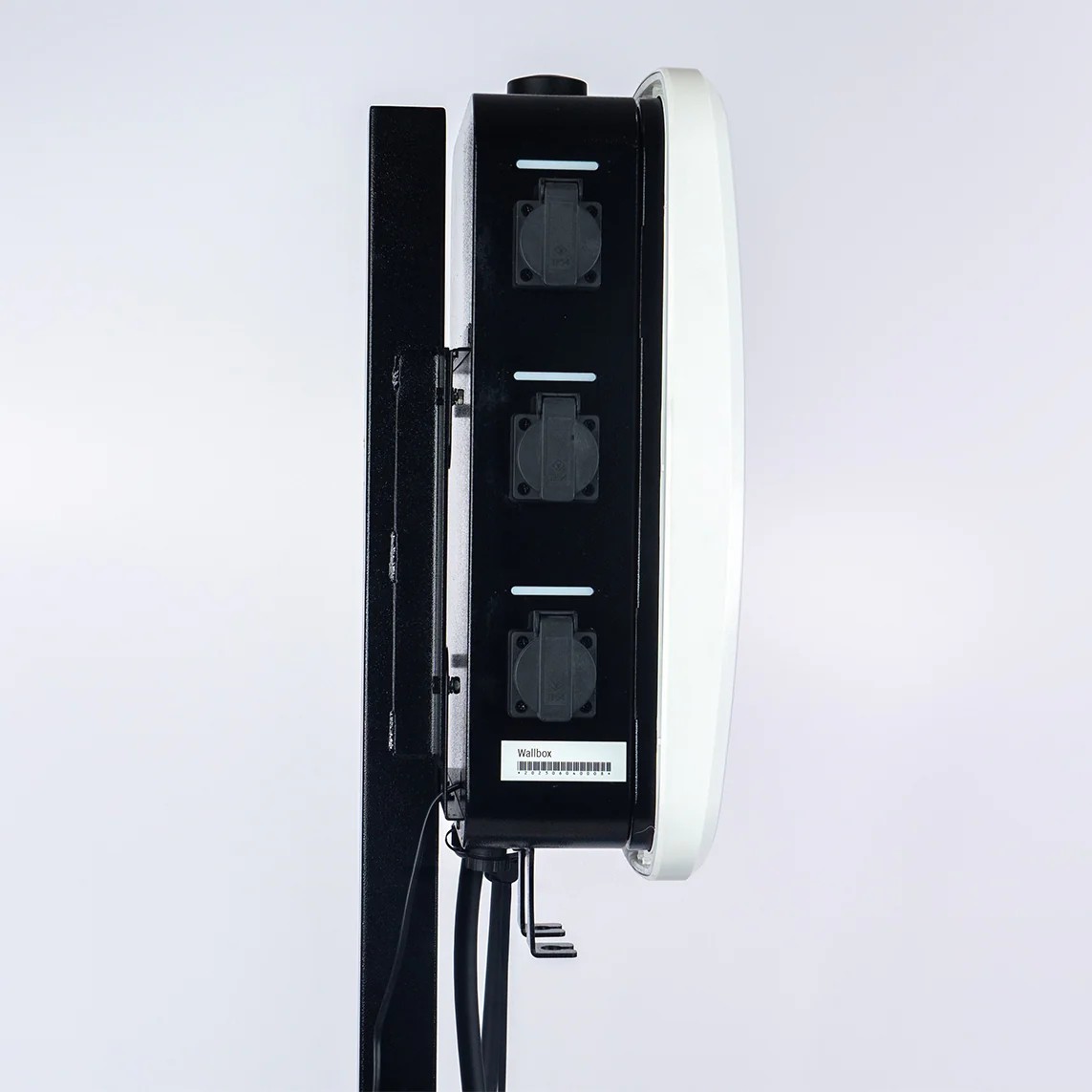

Boční panel nabíječky

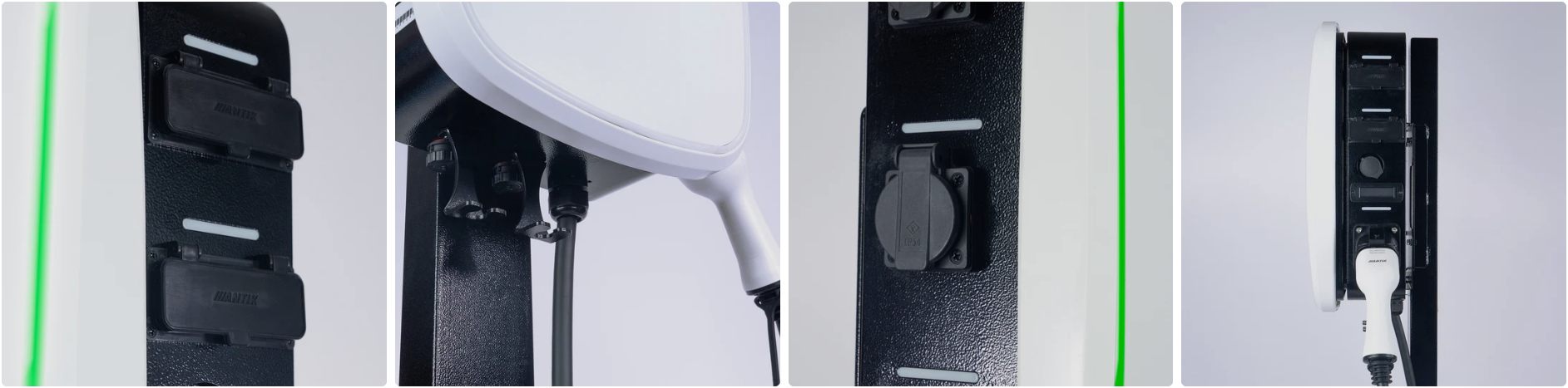

Boční části WallBoxu Home obsahují klíčové nabíjecí prvky, informační rozhraní a výstupy pro různé typy zařízení.

• (1) Indikátor slotu pro power banku čj. 1 – signalizace nabíjení.

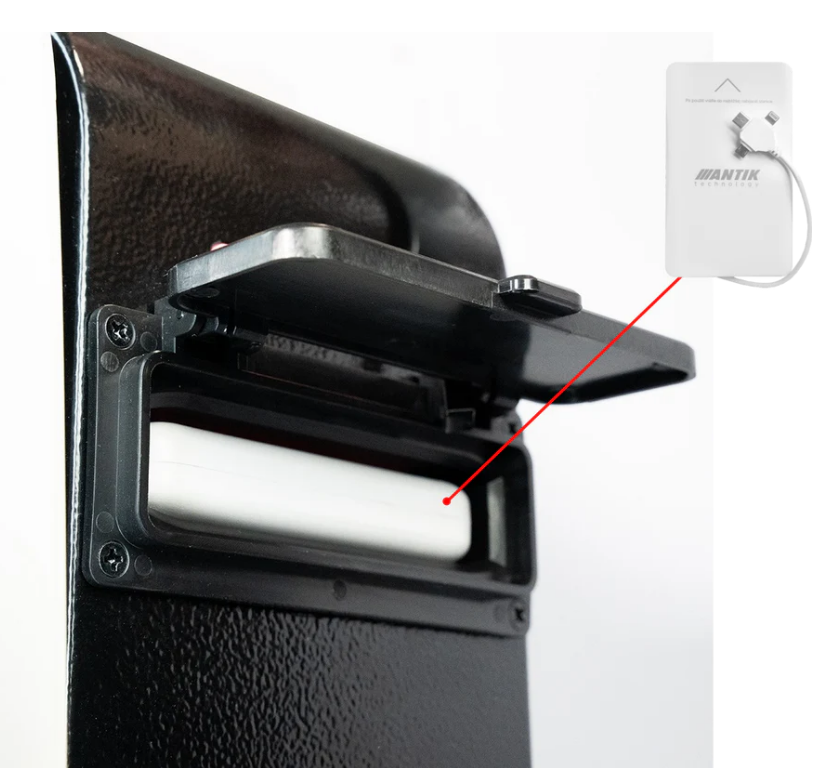

• (2) Slot pro power banku čj. 1 – možnost nabíjení externích baterií.
• (3) Indikátor slotu pro power banku čj. 2 – signalizace nabíjení.
• (4) Slot pro power banku čj. 2 – další slot pro power banku.
• (5) Zámek skříňky – fyzické zabezpečení zařízení.
• (6) OLED displej – zobrazuje provozní údaje a nastavení.
• (7) Indikátor 22 kW nabíječky – stav hlavního nabíjení elektromobilu.

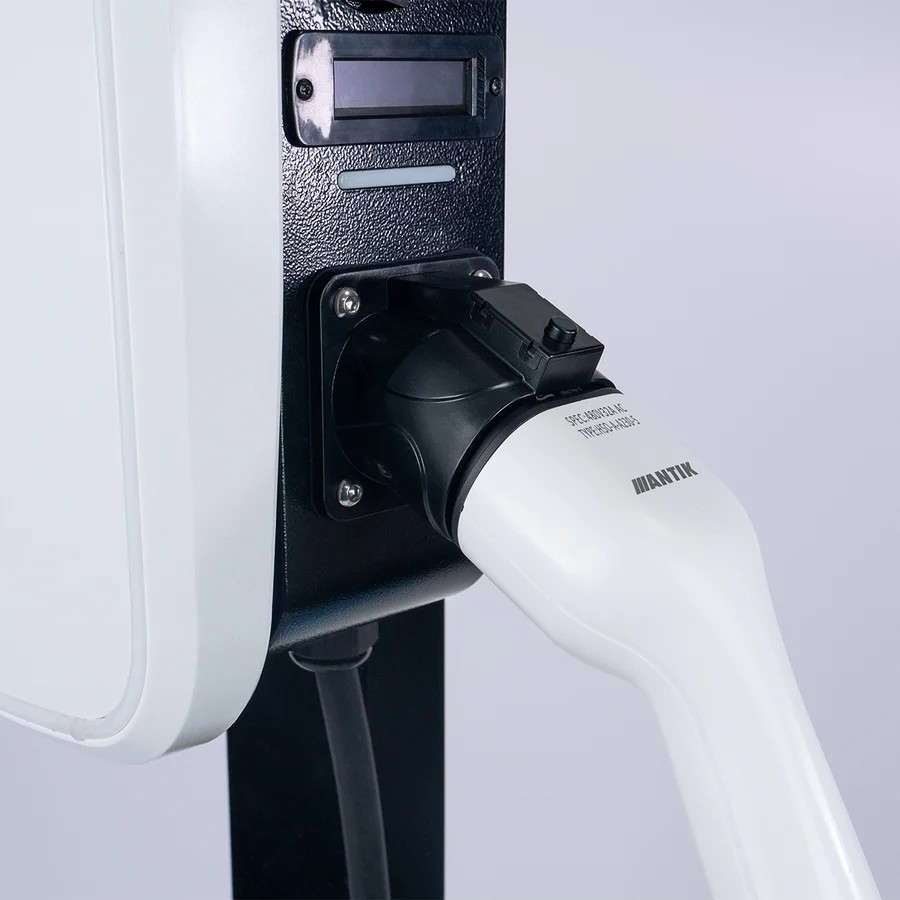

• (8) Konektor Type 2 – výstup pro nabíjení elektromobilu.
• (9) Indikátor 230 V zásuvky č.k. 1 – signalizace aktivity zásuvky.
• (10) zásuvka č. 230 V 1 – výstup pro motorky nebo skútry.
• (11) Indikátor 230 V zásuvky č.k. 2 – stav druhé zásuvky.
• (12) Zásuvka č. 230 V 2 – výstup pro další zařízení.
• (13) Indikátor 230 V zásuvky č.k. 3 – signalizace třetí zásuvky.
• (14) zásuvka č. 230 V 3 – další výstup pro skútry nebo menší zařízení.
• (15) Konektory pro 42V výstupy – určené k nabíjení e-kol a koloběžek.

Uživatelské rozhraní a pohodlná obsluha

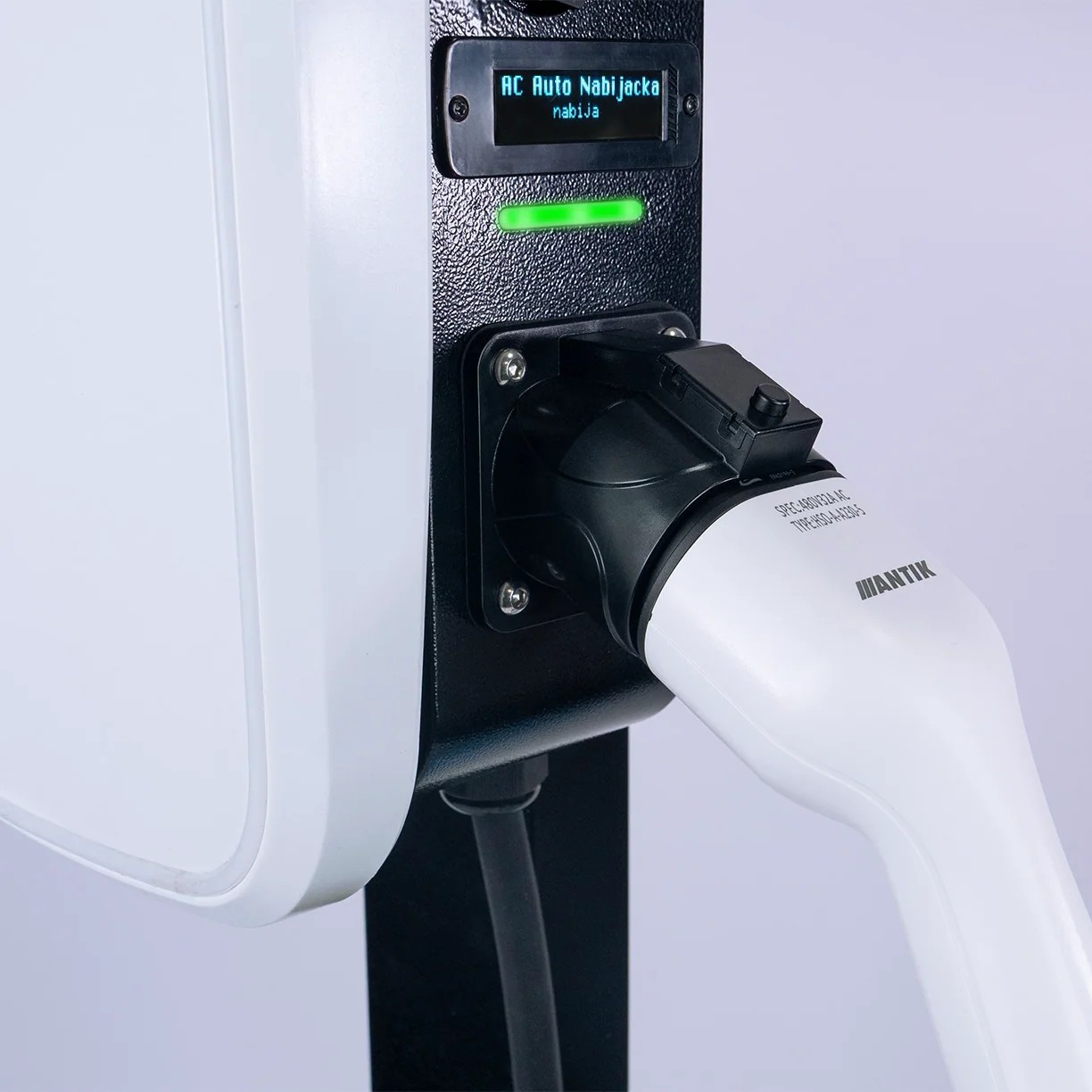

Při návrhu zařízení se myslelo na komfort a jednoduchost používání. Stav nabíjení je okamžitě viditelný díky LED indikaci a základní údaje jsou přehledně zobrazeny na OLED displeji umístěném na boční straně. Uživatel má navíc k dispozici mobilní aplikaci Antik Smart Home, která umožňuje detailní sledování průběhu nabíjení, plánování časů a přehled spotřeby energie. Tím se nabíjení stává nejen pohodlným, ale také efektivním a bezpečným.

• LED indikátory – okamžitý přehled o stavu nabíjení a výstupů.
• OLED displej – detailní zobrazení aktuálních údajů o nabíjení.
• Mobilní aplikace – vzdálené ovládání, plánování a historie spotřeby.

Inteligentní řízení energie a fotovoltaika

Zařízení nabízí pokročilé řízení nabíjení s možností dynamické volby režimů, které umožňují uživateli optimalizovat spotřebu energie v domácnosti. Kromě klasického režimu nabíjení lze aktivovat i režim PŘEBYTKY, při kterém wallbox využívá přebytečnou solární energii z fotovoltaiky. Díky propojení s měničem přes MODBUS TCP dokáže zařízení přizpůsobit výkon aktuální výrobě elektřiny, čímž snižuje odběr ze sítě a celkové náklady. Tento přístup je nejen ekonomicky výhodný, ale také ekologický, protože podporuje maximální využití obnovitelných zdrojů.

• Dva režimy nabíjení – standardní a úsporný z přebytků fotovoltaiky.
• Přímé propojení s FVE – jednoduchá komunikace s měničem bez složité instalace.
• Optimalizované náklady – snížení závislosti na distribuční síti.

Schéma zapojení

Nejefektivnější způsob využití fotovoltaiky je takový, kdy se co nejvíce vyrobené energie spotřebuje přímo v domácnosti. Optimální je využití energie během dne, například ve formě nabíjení připojeného elektrického vozidla. ANTIK WallBox Home AC 22 kW umožňuje snadno nasměrovat přebytky z fotovoltaického měniče přímo na nabíjení elektromobilu, a to bez nutnosti složité instalace.

Funkce dobíjení vozidla z přebytků fotovoltaiky

WallBox Home AC 22 kW dokáže efektivně využívat přebytků energie z domácí fotovoltaické elektrárny. Zařízení automaticky detekuje přítomnost měniče ve vaší lokální síti a prostřednictvím MODBUS TCP protokolu pravidelně vyčítá údaje o průtocích do distribuční sítě. Na základě těchto informací přizpůsobuje výkon nabíjení elektromobilu, čímž zajišťuje maximální využití vyrobené solární energie. Všechny údaje o průběhu a historii nabíjení jsou přehledně dostupné v mobilní aplikaci ANTIK SmartHome.

Bezpečné domácí nabíjení

Při domácím nabíjení je bezpečnost klíčová a ANTIK WallBox Home AC 22 kW je vybaven všemi důležitými ochrannými prvky. Díky nim je zařízení spolehlivé, jednoduché na používání a připraveno ke každodennímu nabíjení elektromobilu přímo v domácnosti.

• Proudový chránič typu B – chrání před poruchovými proudy a úniky během nabíjení, čímž se snižuje riziko poškození sítě či vozidla.
• Ochrana proti nulování – zvyšuje bezpečnost elektroinstalace a minimalizuje možnost poruchy.
• Krytí IP54 – odolnost vůči prachu a stříkající vodě zajišťuje bezproblémové fungování v garáži i vnějším prostředí.
• Aktivace pouze při připojení vozidla – nabíjení se spustí pouze po detekci připojeného auta, což eliminuje riziko nesprávného provozu.

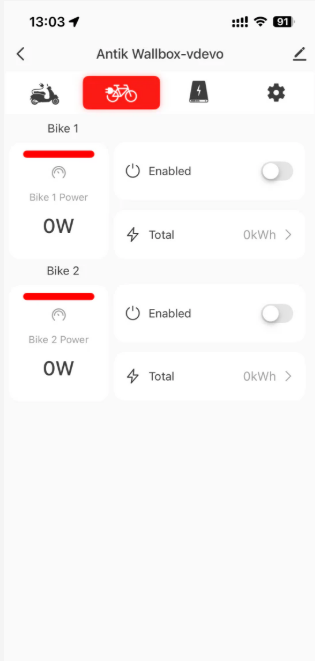

Stáhněte si aplikaci ANTIK SmartHome®

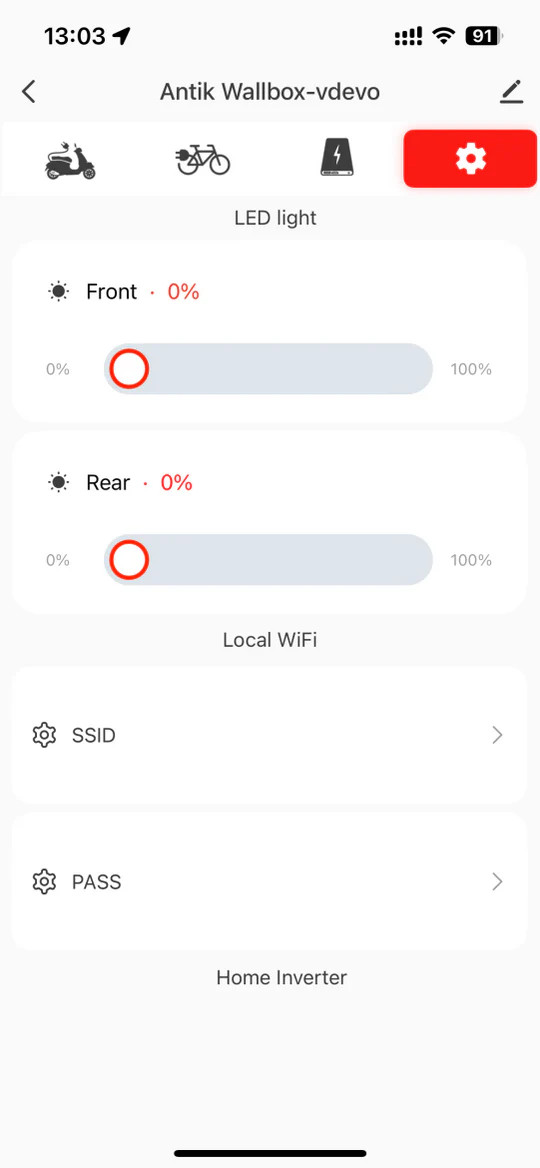

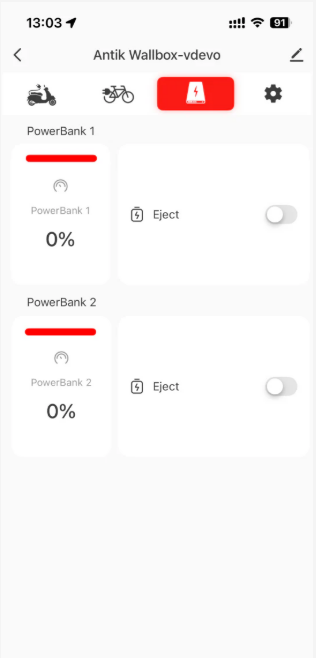

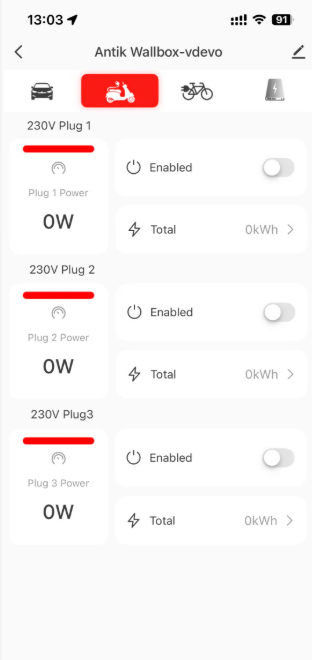

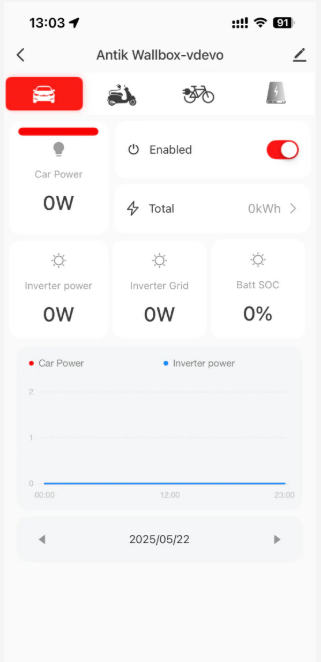

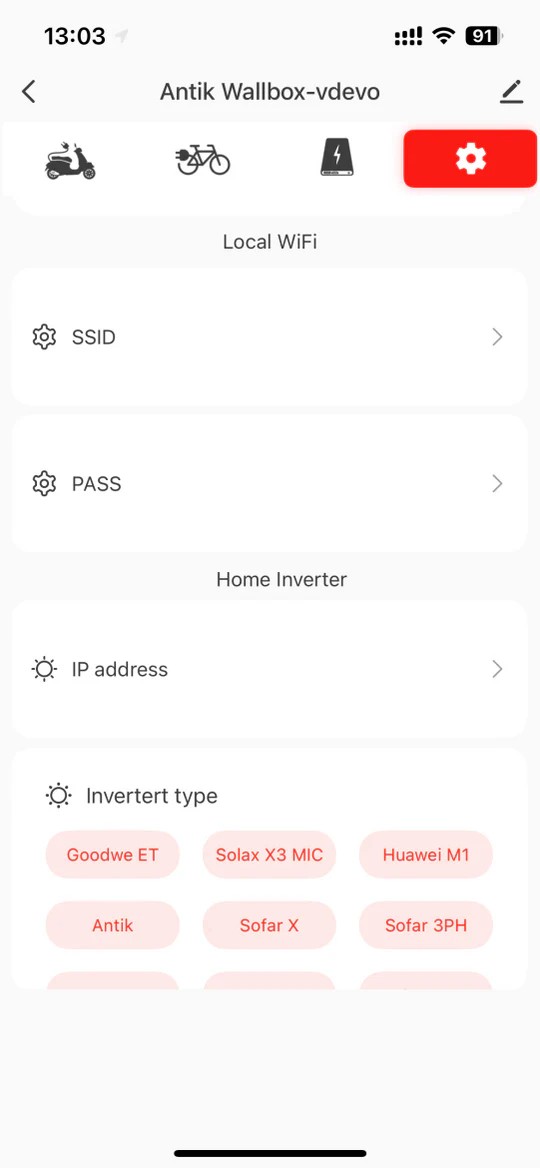

Aplikace ANTIK SmartHome® vám umožní mít kompletní kontrolu nad vaším WallBoxem přímo v mobilu. Všechny důležité údaje o nabíjení, spotřebě a stavu zařízení máte vždy po ruce – jednoduše, přehledně a kdykoli.

V aplikaci můžete:

• Ovládání nabíjení – spouštění, zastavování a plánování dobíjení přímo z mobilu.
• Monitoring spotřeby – sledování aktuálního výkonu a celkové spotřeby energie.
• Grafy a statistiky – přehled o historii nabíjení a využití fotovoltaiky.
• Notifikace a bezpečnost – upozornění na stav zařízení a plnou kontrolu přístupu přes aplikaci.
