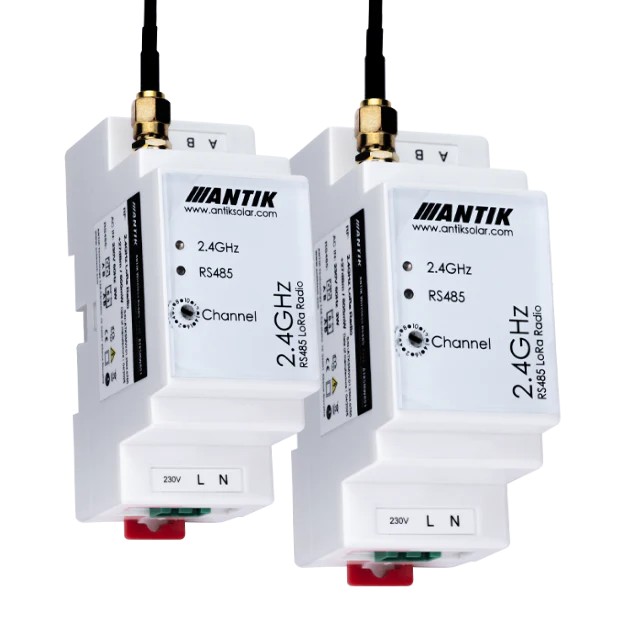

Modul pro bezdrátový přenos RS485

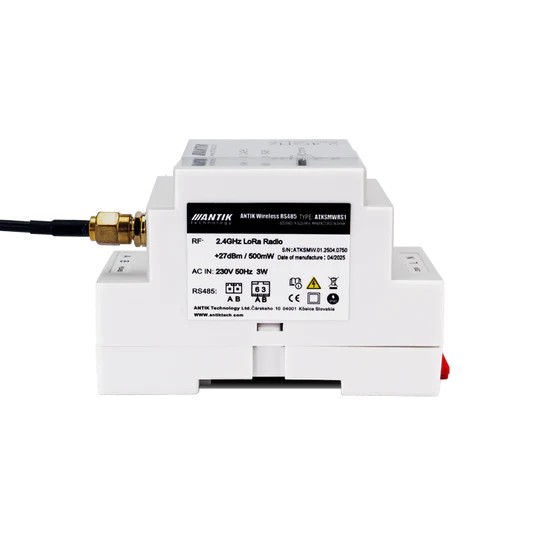

Modul bezdrátové sběrnice RS485 slouží k transparentnímu bezdrátovému propojení dvou nebo více bodů na sběrnici. Modul je navržen v provedení na lištu DIN s integrovaným napájením 230 V, což výrazně zjednodušuje a zrychluje instalaci.

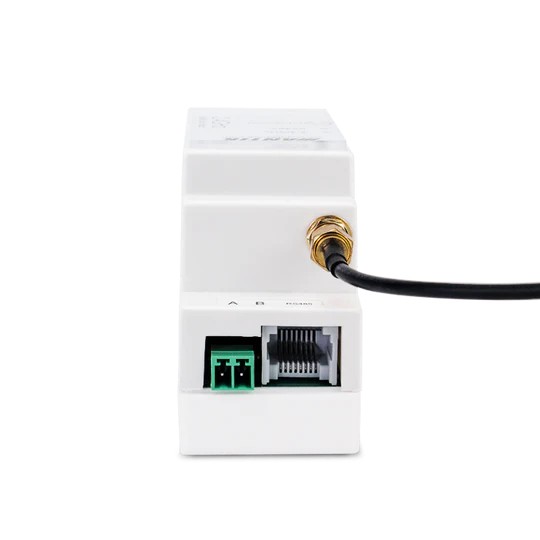

Modul je dodáván s přímou anténou SMA nebo externí samolepicí anténou, kterou lze umístit na povrch rozvaděče. Modul obsahuje šroubovou svorku RS485, ale také konektor RJ45 na lince RS485, což umožňuje použití standardní kabeláže dodávané s fotovoltaickými měniči.

Konfigurace modulu se nastavuje pomocí jediného 16 polohového otočného přepínače, kterým se volí rádiový kanál (1 - 16). Pro správnou funkci musí být obě jednotky komunikující společně nastavený na stejný kanál.

Účel a využití zařízení

Modul pro bezdrátový přenos sběrnice RS485 je určen pro transparentní propojení dvou nebo více bodů na sběrnici RS485 bez použití kabelového vedení.

Typickým příkladem je komunikace mezi fotovoltaickým měničem a chytrým měřicím zařízením, kde modul přenáší data na frekvenci 2,4 GHz s využitím LoRa modulace. Tato technologie umožňuje dosah až 300 m ve volném prostranství, 30 mv zastavěné oblasti.

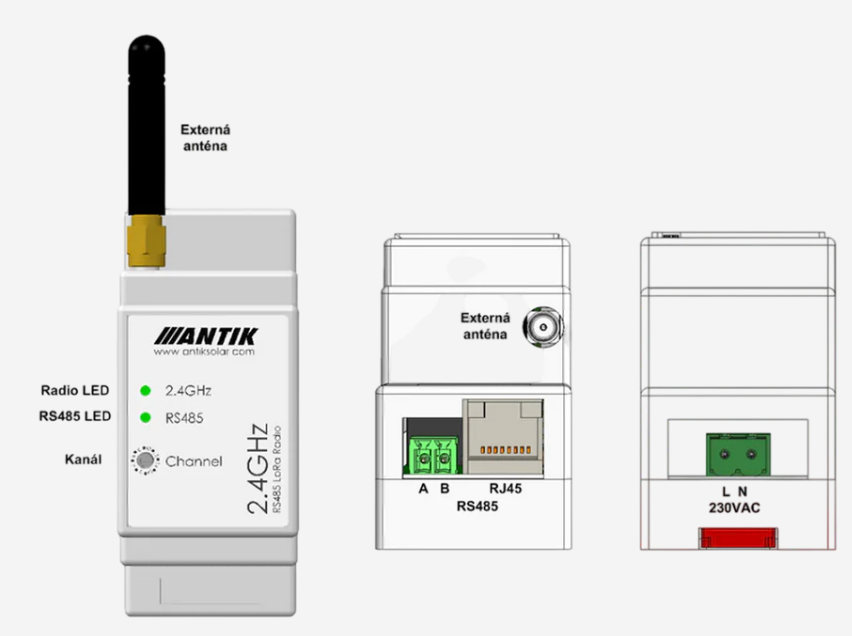

Popis indikačních, konfiguračních prvků a konektorů modulu

K modulu je dodávána SMA anténa přímá nebo externí samolepící anténa, kterou lze umístit na povrch rozvaděče. Modul obsahuje na linku RS485 šroubovací svorkovnici ale také RJ45 konektor, což umožňuje použití standardní kabeláže dodávané k fotovoltaickým měničům.

Konfigurace modulu se nastavuje pomocí jednoho 16 polohového otočného přepínače, kterým se volí rádiový kanál (1 – 16). Pro správnou funkci musí být obě spolu komunikující jednotky nastaveny na stejný kanál.

Typická aplikace modulů

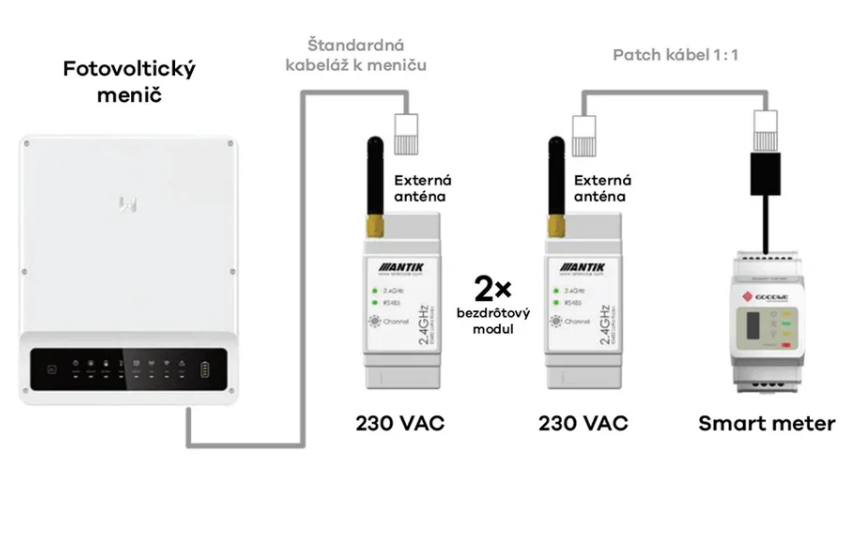

Systém znázorňuje bezdrátovou komunikaci mezi fotovoltaickým měničem a chytrým metrem pomocí RS485 sběrnice. Standardní kabel vede signál z měniče do bezdrátového modulu, který zajišťuje přenos dat na frekvenci 2,4 GHz. Druhý modul přijímá signál a přenáší jej přes patch kabel do smart metru.

Tento systém eliminuje potřebu dlouhých kabelových rozvodů a umožňuje spolehlivý monitoring spotřeby energie.

Spolehlivý bezdrátový přenos RS485

Zařízení umožňuje transparentní přenos dat mezi dvěma nebo více body RS485 sběrnice prostřednictvím LoRa modulace v pásmu 2,4 GHz. Dosah signálu je až 300 m ve volném prostranství a 30 mv zastavěné oblasti. LED indikátory poskytují okamžitou vizuální kontrolu přenosu dat.

• LoRa modulace pro vysokou spolehlivost
• Dosah až 300 m ve volném prostranství, 30 mv zastavěné oblasti.
• LED indikátory pro kontrolu přenosu dat
• Eliminuje potřebu dlouhých kabelových rozvodů

Jednoduchá instalace a konfigurace

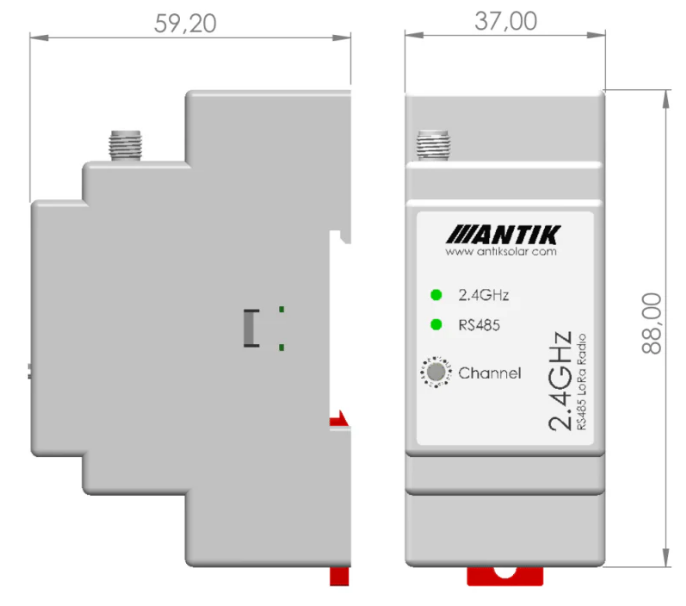

Modul ATK-SMWRS1 je navržen pro rychlou montáž na DIN lištu s integrovaným zdrojem z 230 V, což snižuje potřebu externích napájecích řešení a šetří čas při instalaci. Konfigurace je jednoduchá díky 16-polohovému otočnému přepínači, kterým se volí rádiový kanál. Pro bezchybnou komunikaci musí být oba moduly nastaveny na stejný kanál.

• Montáž přímo na DIN lištu
• Integrovaný zdroj z 230 V (max. 3W)
• Jednoduché nastavení rádiového kanálu (1–16)
• Rychlé a spolehlivé zprovoznění systému

Obsah balení a technické informace

Díky kompaktnímu provedení a přednastaveným funkcím je zařízení snadno použitelné pro techniky i při složitějších instalacích.

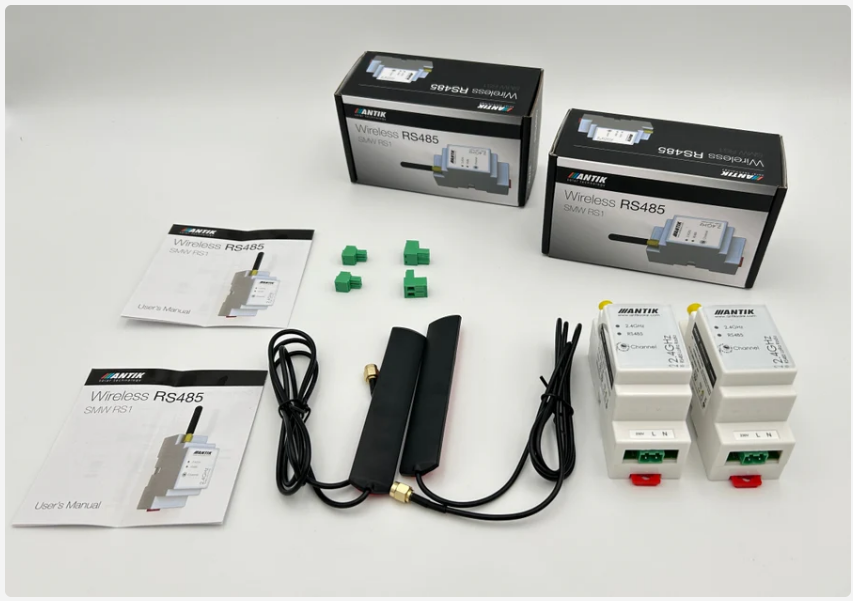

Obsah balení:

• 2× Antik Wireless RS485 SMW RS1 modul
• 2× Anténa 2,4 GHz se zapojovacím kabelem
• 4× Zelená svorkovnice (RS485 konektor)
• 2× Uživatelský manuál
• 2× Originální balení

Technické informace:

– Záruka: 2 roky
– Použití: Zařízení je určeno pro použití v interiéru i exteriéru (v krytém prostředí dle IP ochrany)

Poznámka: Tento produkt se prodává jako dvojbalení (2-pack).

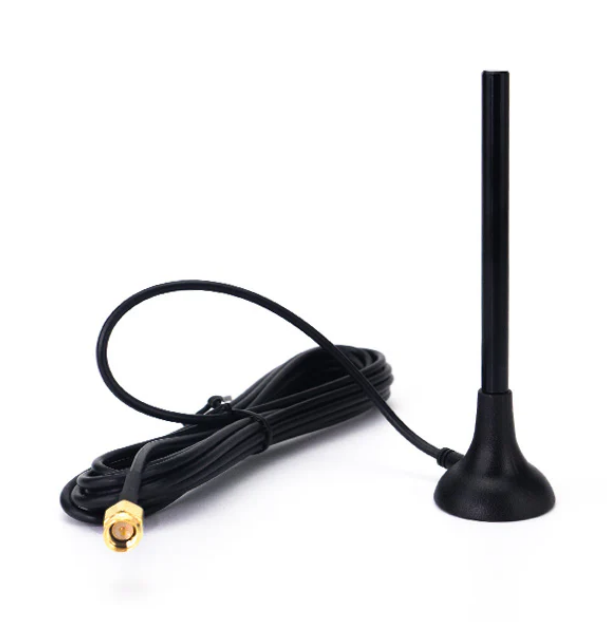

Možnost dokoupení antény s vyšším ziskem a delším kabelem

Pro náročnější instalace, kde základní anténa nedokáže zajistit dostatečný signál, lze k modulu ANTIK Wireless RS485 SMW RS1 dokoupit externí anténu s vyšším ziskem a prodlouženým připojovacím kabelem. Anténa se připojuje přes SMA konektor a díky delšímu kabelu ji lze umístit mimo rozvaděč, což umožňuje optimalizovat její polohu vůči zdroji signálu.

Toto řešení je vhodné zejména při instalacích:

• v zastavěných oblastech, kde je vyšší útlumení signálu,
• při větší vzdálenosti mezi moduly,
• nebo když je třeba překonat překážky v interiéru (stěny, rozvaděče, technologické prostory).

Použití výkonnější antény zajišťuje stabilnější přenos dat a snižuje riziko výpadků komunikace při přenosu dat ze sběrnice RS485 přes 2,4 GHz LoRa modulaci.
