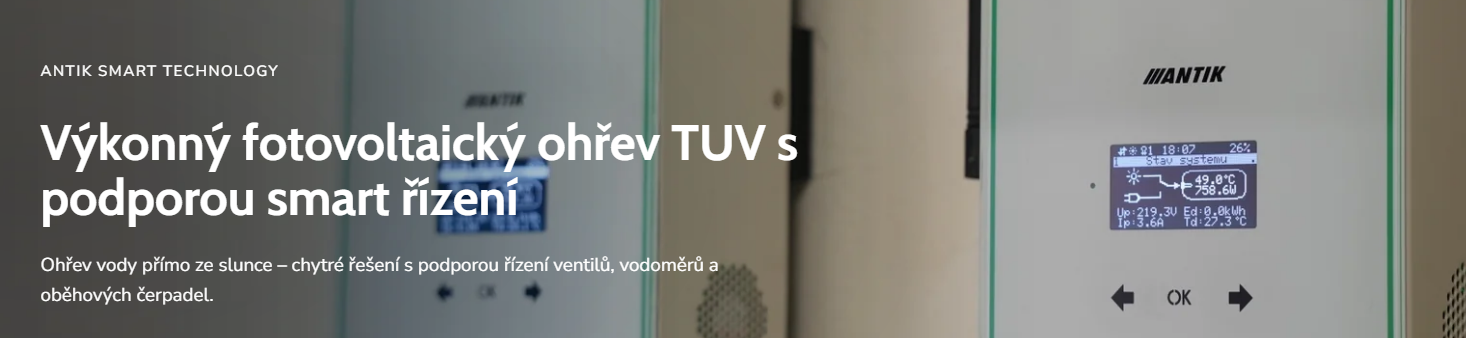

ANTIK Water Heater PWH 9

Výkonný fotovoltaický ohřev TUV s podporou smart řízení

Ohřev vody přímo ze slunce – chytré řešení s podporou řízení ventilů, vodoměrů a oběhových čerpadel.

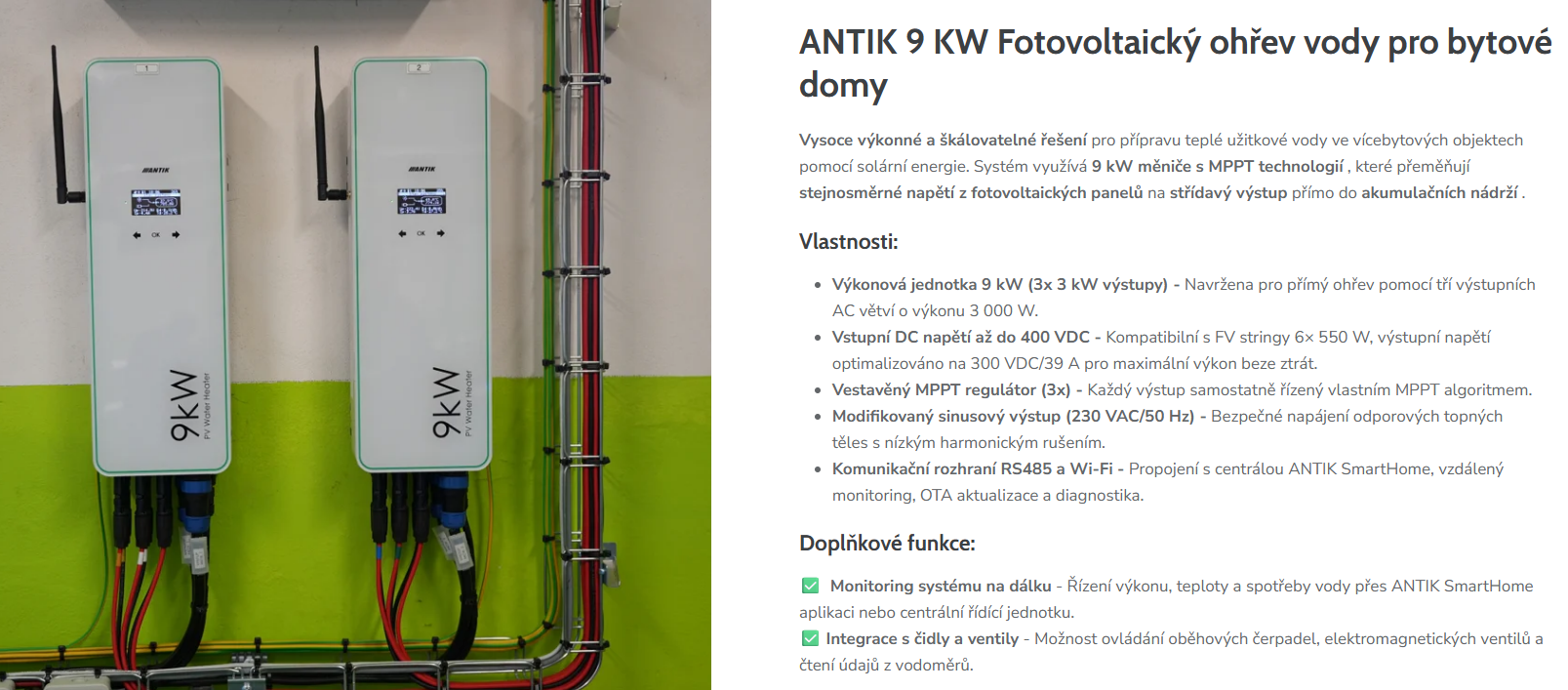

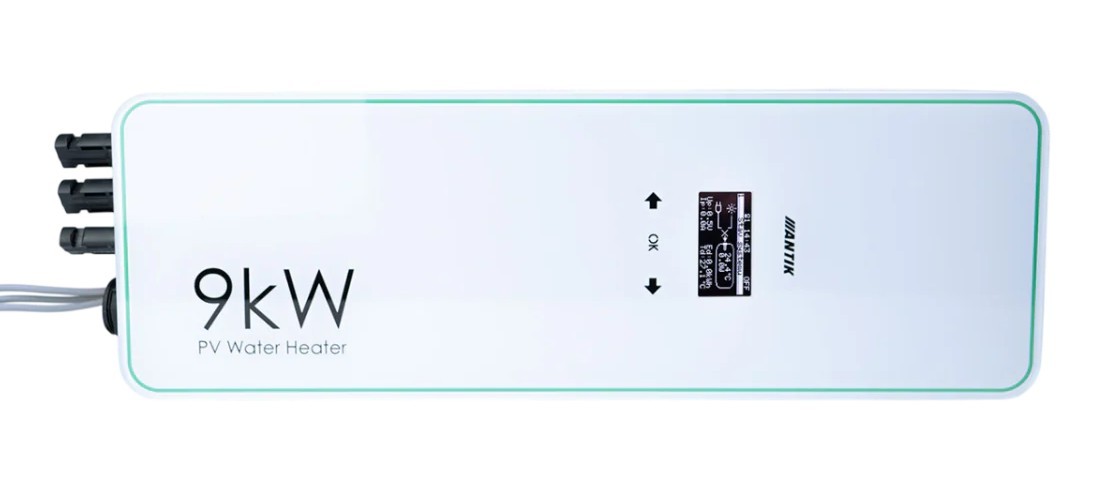

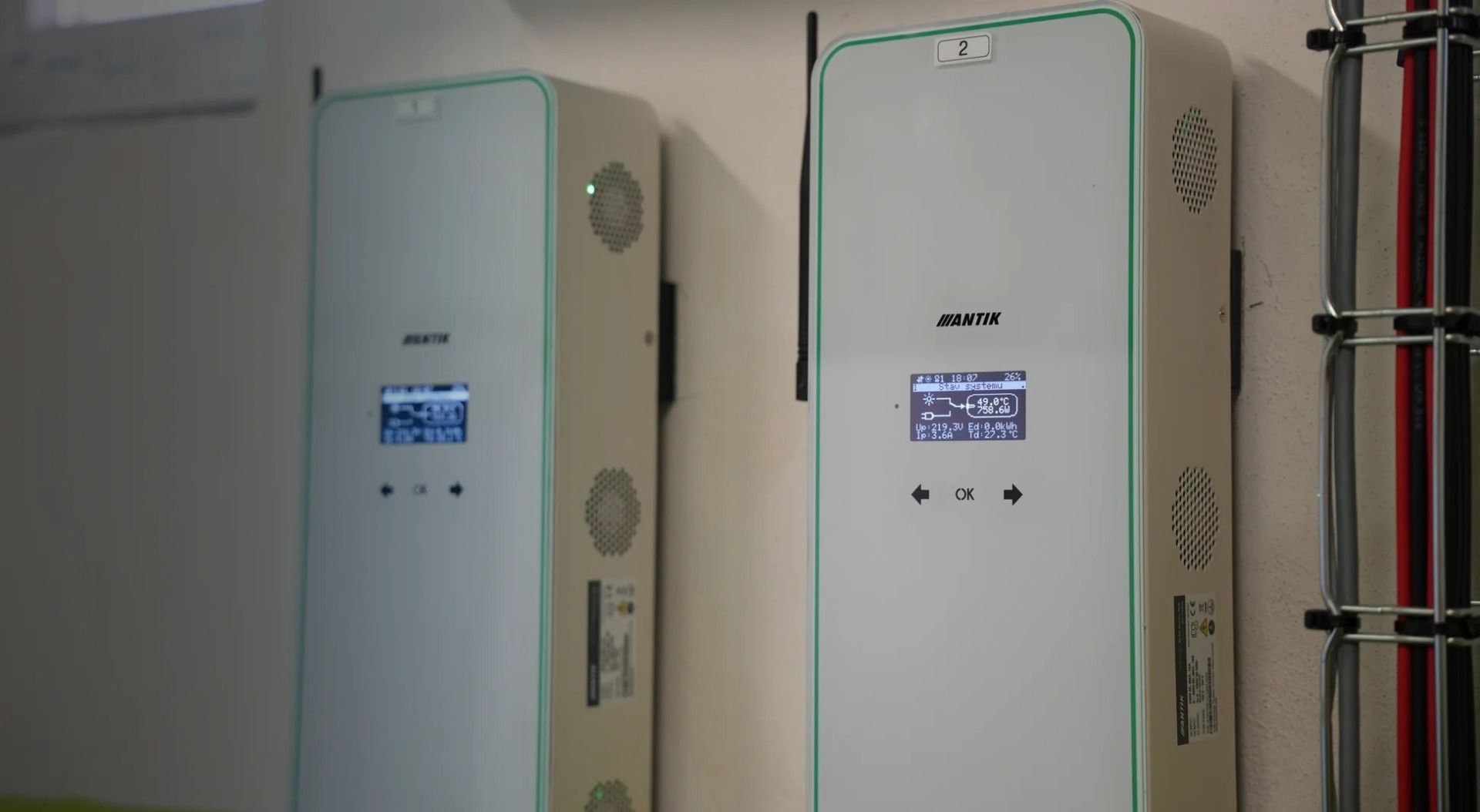

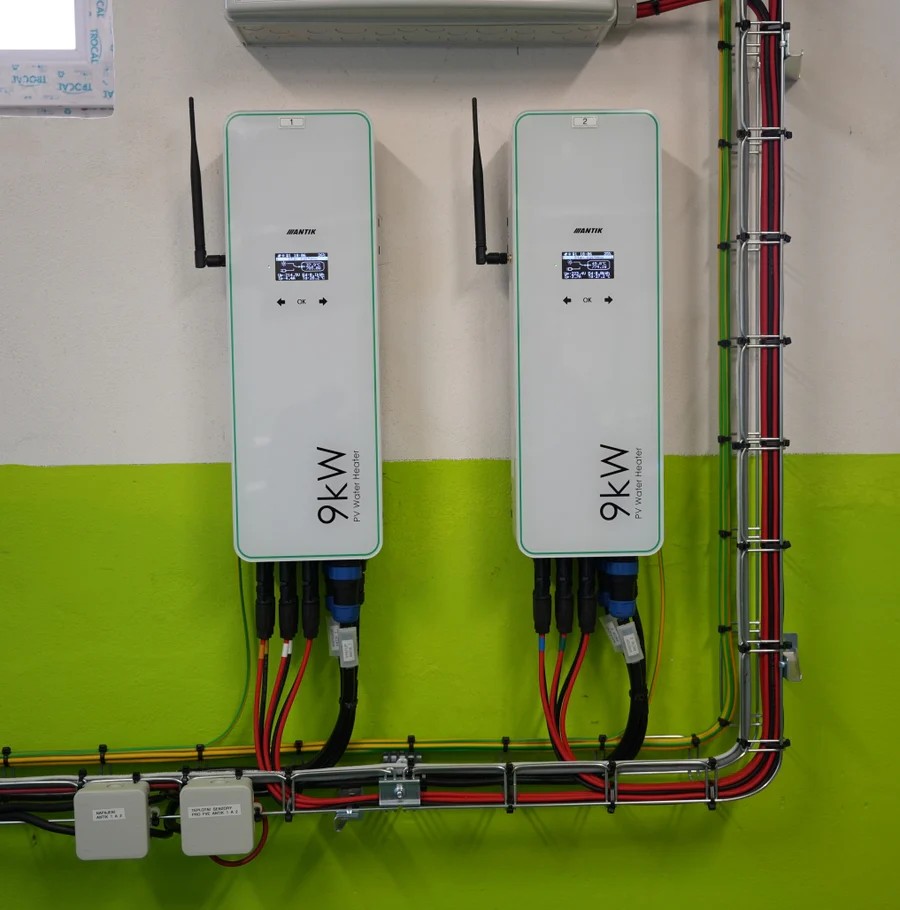

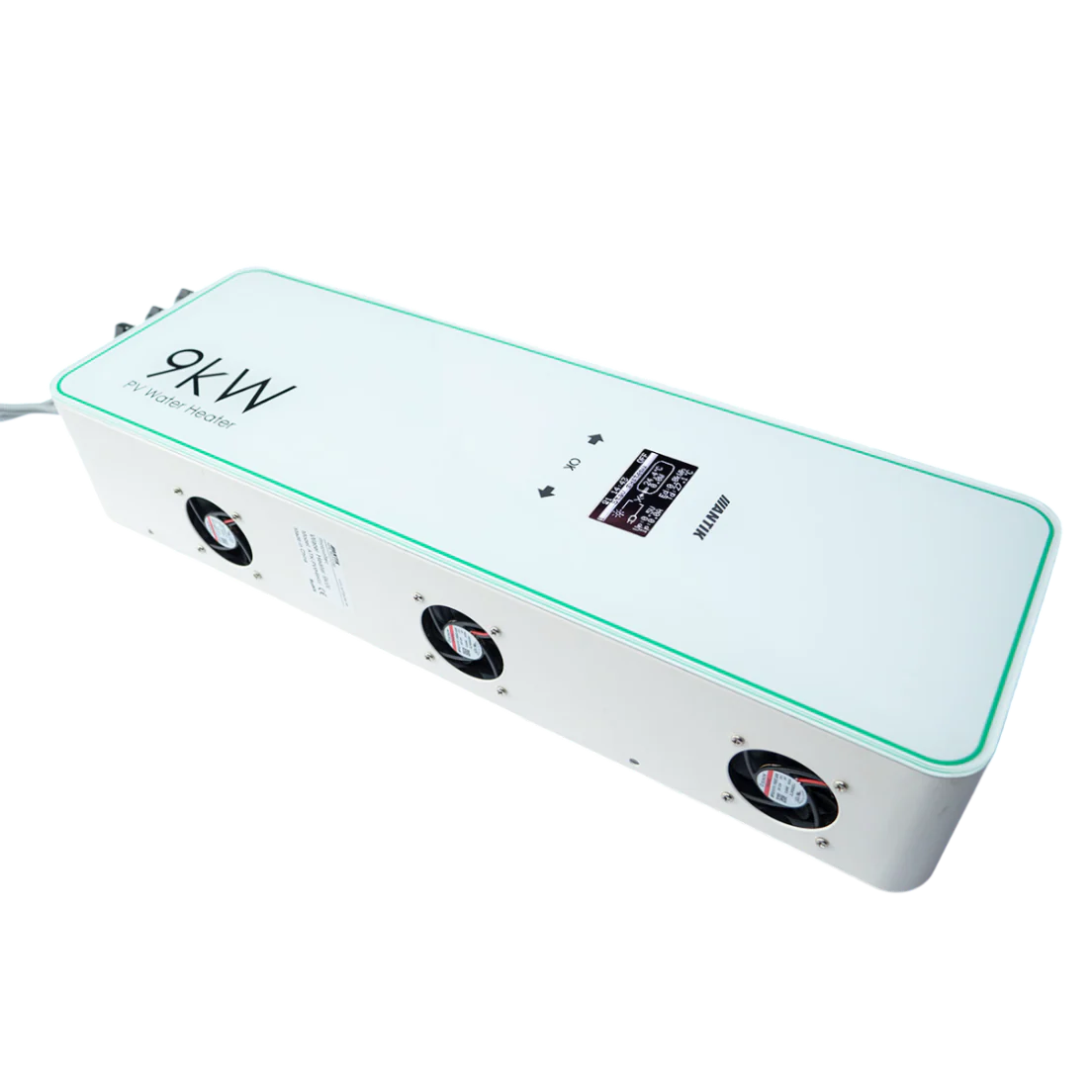

ANTIK 9 KW Fotovoltaický ohřev vody pro bytové domy

Vysoce výkonné a škálovatelné řešení pro přípravu teplé užitkové vody ve vícebytových objektech pomocí solární energie. Systém využívá 9 kW měniče s MPPT technologií, které přeměňují stejnosměrné napětí z fotovoltaických panelů na střídavý výstup přímo do akumulačních nádrží.

Vlastnosti:

• Výkonová jednotka 9 kW (3x 3 kW výstupy) - Navržena pro přímý ohřev pomocí tří výstupních AC větví o výkonu 3 000 W.
• Vstupní DC napětí až do 400 VDC - Kompatibilní s FV stringy 6× 550 W, výstupní napětí optimalizováno na 300 VDC/39 A pro maximální výkon beze ztrát.
• Vestavěný MPPT regulátor (3x) - Každý výstup samostatně řízený vlastním MPPT algoritmem.
• Modifikovaný sinusový výstup (230 VAC/50 Hz) - Bezpečné napájení odporových topných těles s nízkým harmonickým rušením.
• Komunikační rozhraní RS485 a Wi-Fi - Propojení s centrálou ANTIK SmartHome, vzdálený monitoring, OTA aktualizace a diagnostika.

Doplňkové funkce:

✅ Monitoring systému na dálku - Řízení výkonu, teploty a spotřeby vody přes ANTIK SmartHome aplikaci nebo centrální řídící jednotku.
✅ Integrace s čidly a ventily - Možnost ovládání oběhových čerpadel, elektromagnetických ventilů a čtení údajů z vodoměrů.

Rozsah pokrytí a návratnost v bytových řešeních

Kolik vody dokáže systém ohřát?

Systém ATK-PWH9KW s maximálním výkonem 9 kW (3 × 3 kW) dokáže denně ohřát přibližně 500–1000 litrů vody, což běžně odpovídá spotřebě pro 4 až 8 bytů v závislosti na počtu osob a jejich návycích.

Kolik jednotek se instaluje do bytových domů?

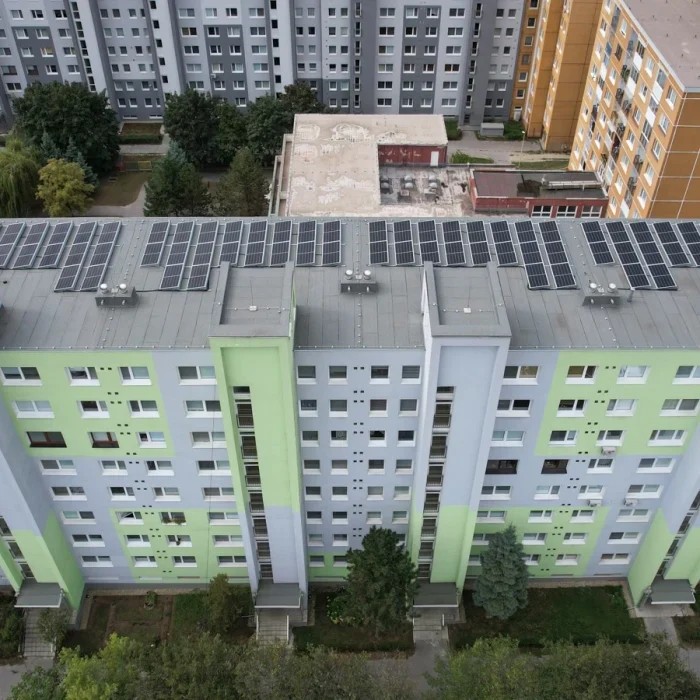

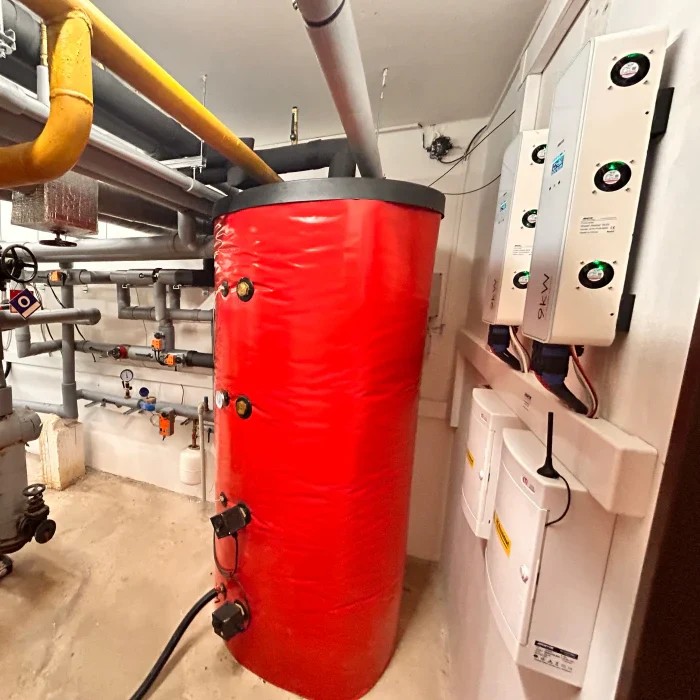

V praxi se v bytových domech instalují nejčastěji 2 až 4 jednotky, čímž lze efektivně pokrýt 12 až 30 bytových jednotek. Řešení je flexibilní a škálovatelné dle velikosti objektu a zásobníků.

Využití solárních přebytků a návratnost

V kombinaci se střešní fotovoltaikou o výkonu 8–12 kWp lze pokrýt 60–80 % denního ohřevu vody výhradně ze solárních přebytků.

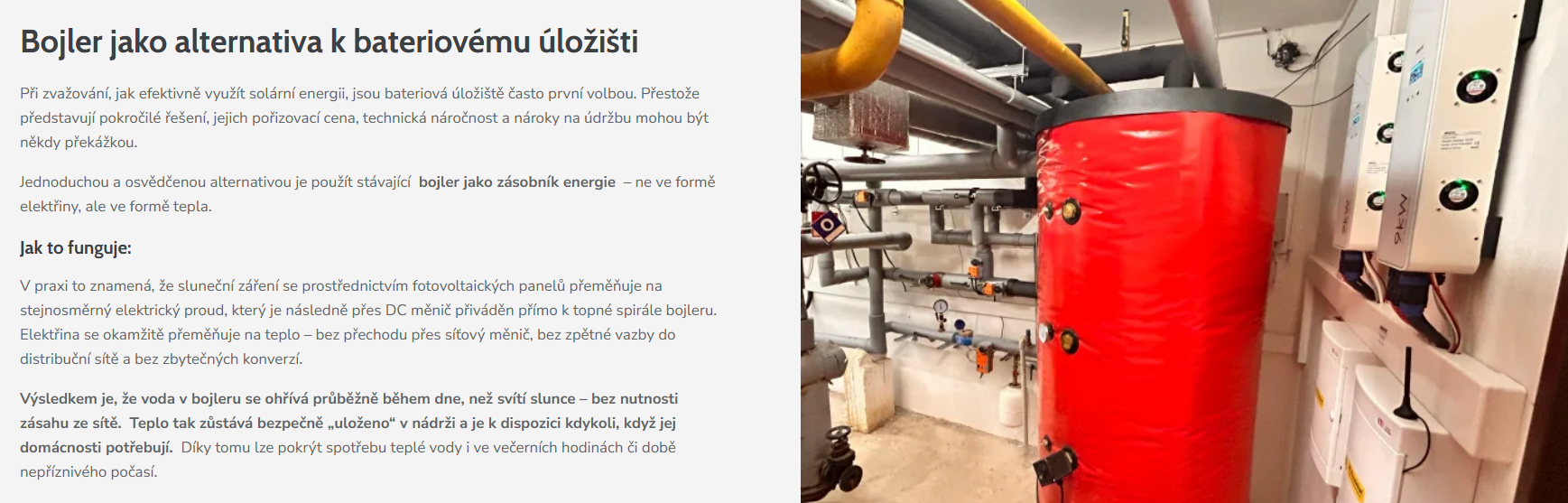

Bojler jako alternativa k bateriovému úložišti

Při zvažování, jak efektivně využít solární energii, jsou bateriová úložiště často první volbou. Přestože představují pokročilé řešení, jejich pořizovací cena, technická náročnost a nároky na údržbu mohou být někdy překážkou.

Jednoduchou a osvědčenou alternativou je použít stávající bojler jako zásobník energie – ne ve formě elektřiny, ale ve formě tepla.

Jak to funguje:

V praxi to znamená, že sluneční záření se prostřednictvím fotovoltaických panelů přeměňuje na stejnosměrný elektrický proud, který je následně přes DC měnič přiváděn přímo k topné spirále bojleru. Elektřina se okamžitě přeměňuje na teplo – bez přechodu přes síťový měnič, bez zpětné vazby do distribuční sítě a bez zbytečných konverzí.

Výsledkem je, že voda v bojleru se ohřívá průběžně během dne, než svítí slunce – bez nutnosti zásahu ze sítě. Teplo tak zůstává bezpečně "uloženo" v nádrži a je k dispozici kdykoli, když jej domácnosti potřebují.

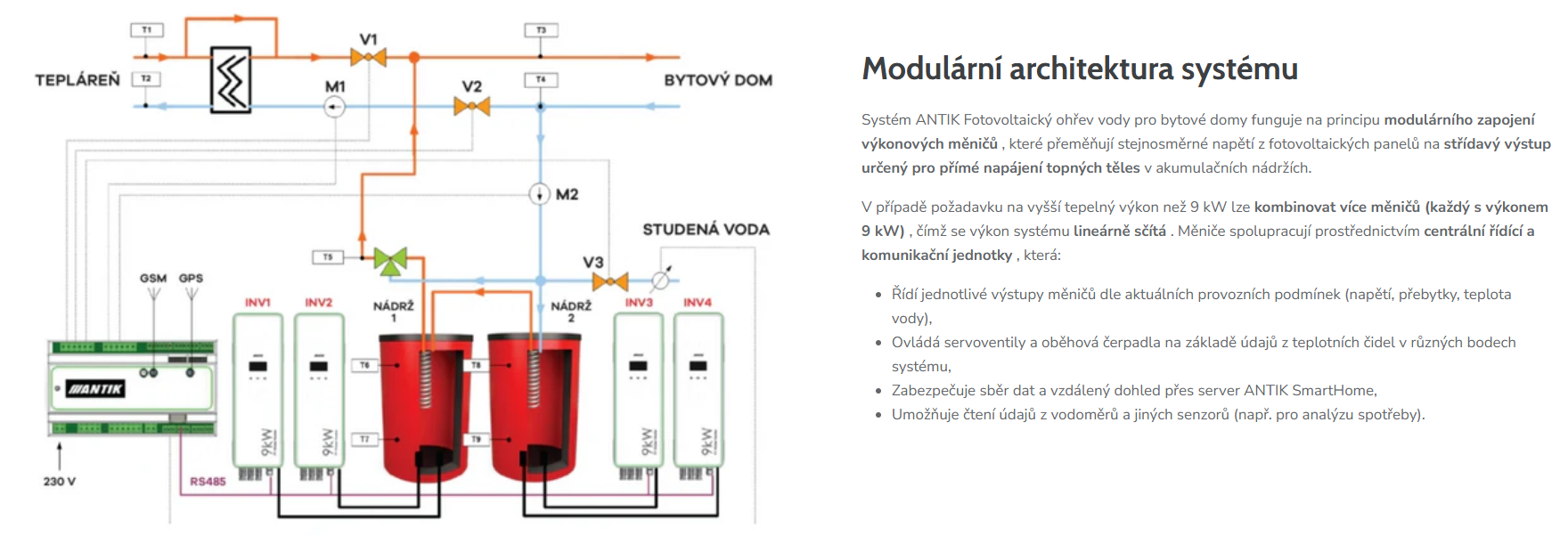

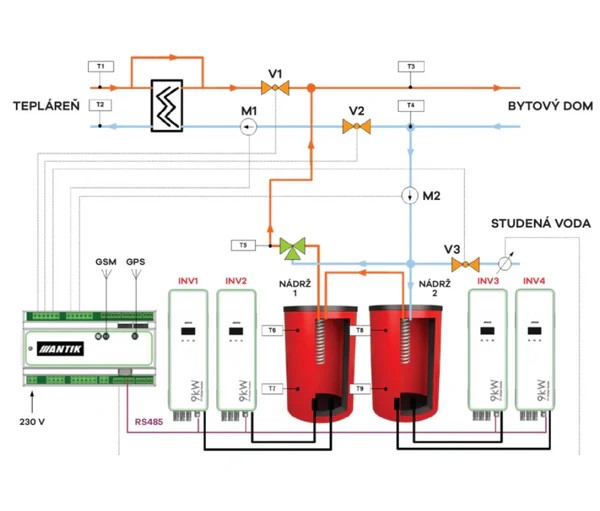

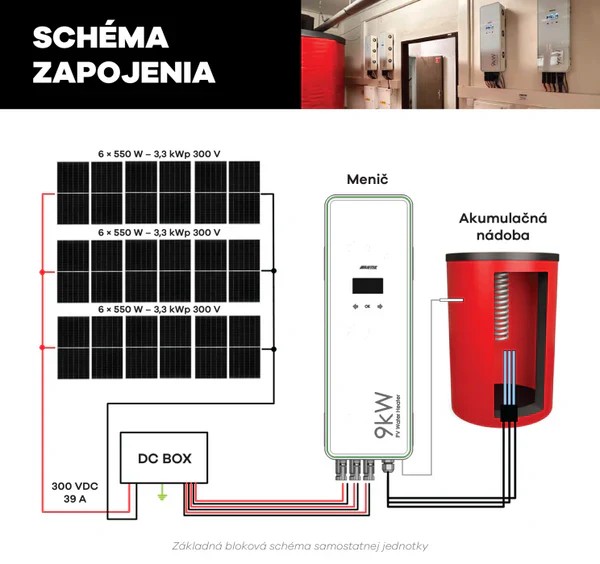

Modulární architektura systému

Systém ANTIK Fotovoltaický ohřev vody pro bytové domy funguje na principu modulárního zapojení výkonových měničů, které přeměňují stejnosměrné napětí z fotovoltaických panelů na střídavý výstup určený pro přímé napájení topných těles v akumulačních nádržích.

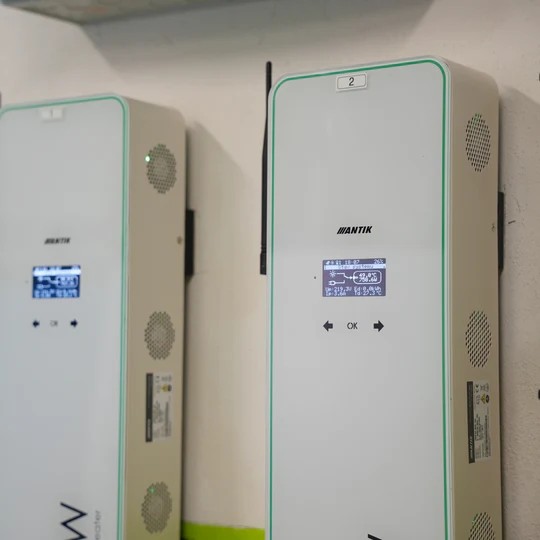

V případě požadavku na vyšší tepelný výkon než 9 kW lze kombinovat více měničů (každý s výkonem 9 kW), čímž se výkon systému lineárně sčítá. Měniče spolupracují prostřednictvím centrální řídící a komunikační jednotky, která:

• Řídí jednotlivé výstupy měničů dle aktuálních provozních podmínek (napětí, přebytky, teplota vody),
• Ovládá servoventily a oběhová čerpadla na základě údajů z teplotních čidel v různých bodech systému,
• Zabezpečuje sběr dat a vzdálený dohled přes server ANTIK SmartHome,
• Umožňuje čtení údajů z vodoměrů a jiných senzorů (např. pro analýzu spotřeby).

Plynulá regulace výkonu podle aktuálně dostupné sluneční energie

Na rozdíl od běžných řešení, která vyžadují měnič a komplexní konverzi energie, tento systém umožňuje přímé napájení odporových zátěží (např. topná tělesa v bojleru) ze stejnosměrného výstupu solárních panelů přes výkonovou jednotku.

Díky tomu se minimalizují energetické ztráty, eliminuje potřeba bateriového nebo AC úložiště, a maximalizuje se využití dostupného slunečního záření v reálném čase.

Toto technické řešení přináší vyšší účinnost, nižší investiční náklady a rychlejší návratnost – bez kompromisů na spolehlivosti nebo výkonu.

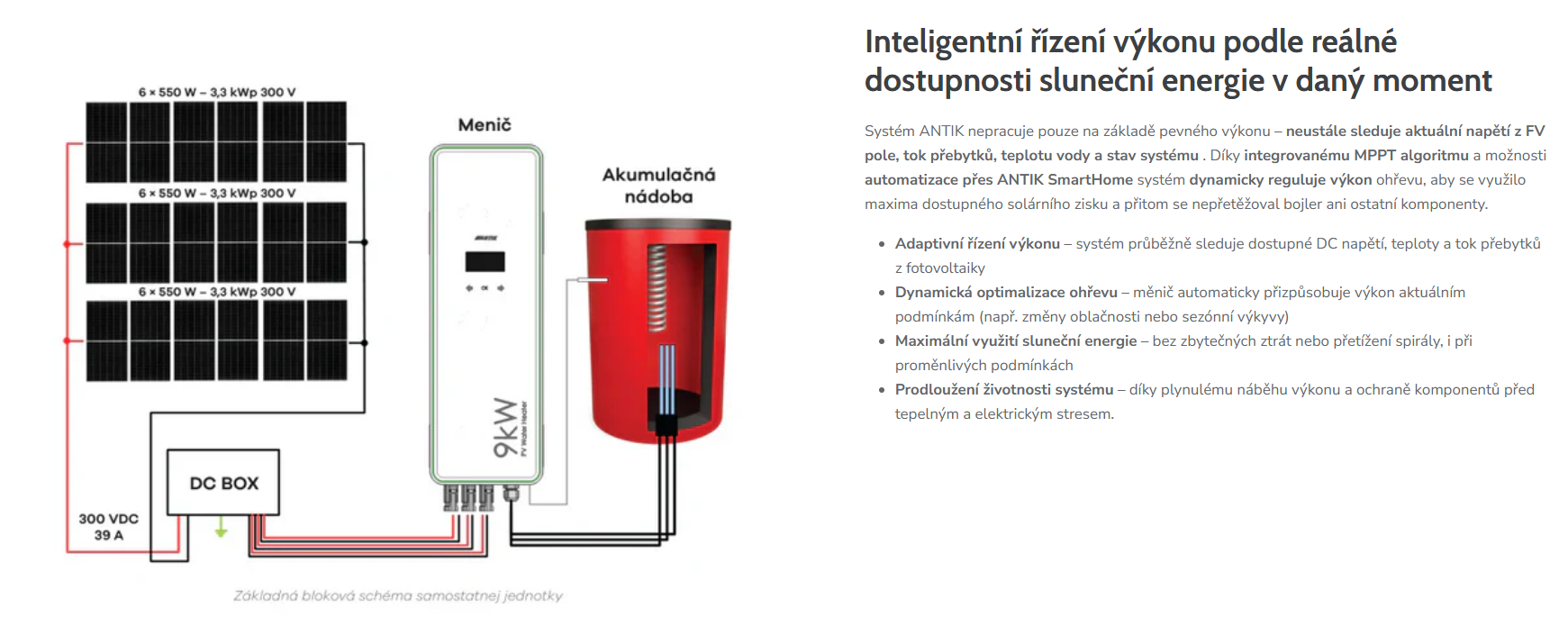

Inteligentní řízení výkonu podle reálné dostupnosti sluneční energie v daný moment

Systém ANTIK nepracuje pouze na základě pevného výkonu – neustále sleduje aktuální napětí z FV pole, tok přebytků, teplotu vody a stav systému. Díky integrovanému MPPT algoritmu a možnosti automatizace přes ANTIK SmartHome systém dynamicky reguluje výkon ohřevu, aby se využilo maxima dostupného solárního zisku a přitom se nepřetěžoval bojler ani ostatní komponenty.

• Adaptivní řízení výkonu – systém průběžně sleduje dostupné DC napětí, teploty a tok přebytků z fotovoltaiky
• Dynamická optimalizace ohřevu – měnič automaticky přizpůsobuje výkon aktuálním podmínkám (např. změny oblačnosti nebo sezónní výkyvy)
• Maximální využití sluneční energie – bez zbytečných ztrát nebo přetížení spirály, i při proměnlivých podmínkách
• Prodloužení životnosti systému – díky plynulému náběhu výkonu a ochraně komponentů před tepelným a elektrickým stresem.

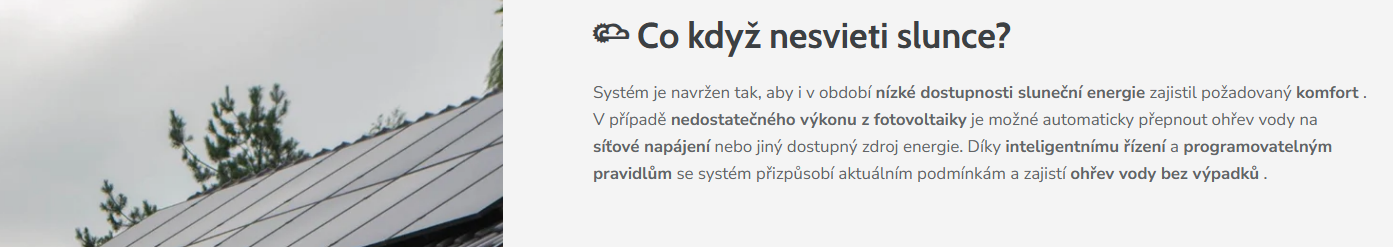

🌥 Co když nesvítí slunce?

Systém je navržen tak, aby i v období nízké dostupnosti sluneční energie zajistil požadovaný komfort. V případě nedostatečného výkonu z fotovoltaiky je možné automaticky přepnout ohřev vody na síťové napájení nebo jiný dostupný zdroj energie. Díky inteligentnímu řízení a programovatelným pravidlům se systém přizpůsobí aktuálním podmínkám a zajistí ohřev vody bez výpadků.

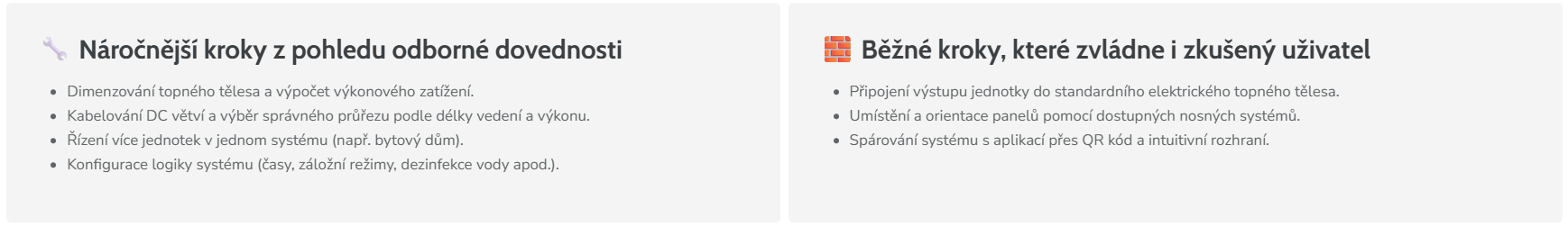

🔧 Náročnější kroky z pohledu odborné dovednosti

• Dimenzování topného tělesa a výpočet výkonového zatížení.
• Kabelování DC větví a výběr správného průřezu podle délky vedení a výkonu.
• Řízení více jednotek v jednom systému (např. bytový dům).
• Konfigurace logiky systému (časy, záložní režimy, dezinfekce vody apod.).

🧱 Běžné kroky, které zvládne i zkušený uživatel

• Připojení výstupu jednotky do standardního elektrického topného tělesa.
• Umístění a orientace panelů pomocí dostupných nosných systémů.
• Spárování systému s aplikací přes QR kód a intuitivní rozhraní.

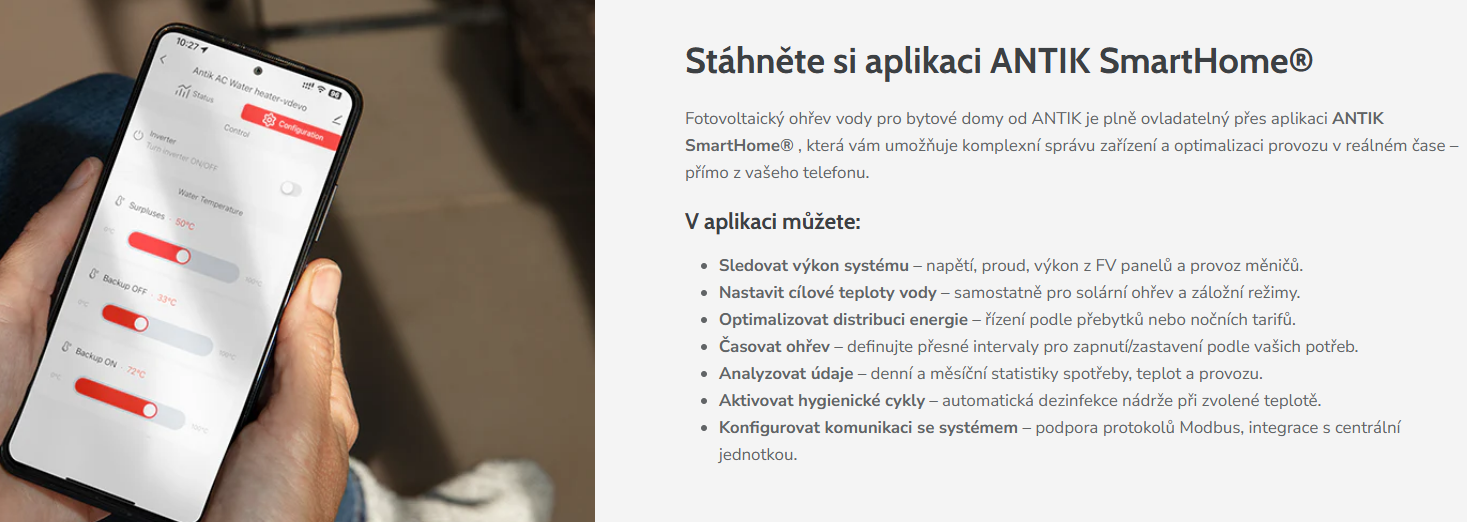

Stáhněte si aplikaci ANTIK SmartHome®

Fotovoltaický ohřev vody pro bytové domy od ANTIK je plně ovladatelný přes aplikaci ANTIK SmartHome®, která vám umožňuje komplexní správu zařízení a optimalizaci provozu v reálném čase – přímo z vašeho telefonu.

V aplikaci můžete:

• Sledovat výkon systému – napětí, proud, výkon z FV panelů a provoz měničů.
• Nastavit cílové teploty vody – samostatně pro solární ohřev a záložní režimy.
• Optimalizovat distribuci energie – řízení podle přebytků nebo nočních tarifů.
• Časovat ohřev – definujte přesné intervaly pro zapnutí/zastavení podle vašich potřeb.
• Analyzovat údaje – denní a měsíční statistiky spotřeby, teplot a provozu.
• Aktivovat hygienické cykly – automatická dezinfekce nádrže při zvolené teplotě.
• Konfigurovat komunikaci se systémem – podpora protokolů Modbus, integrace s centrální jednotkou.
