ANTIK AC box

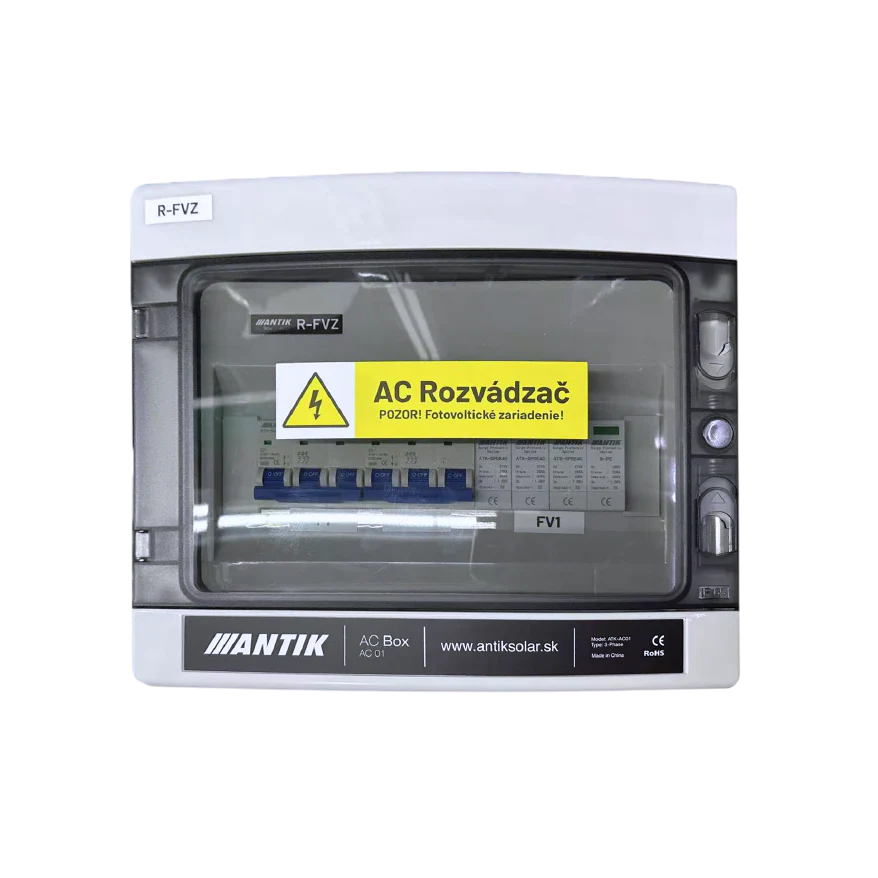

ANTIK AC Box AC01 3-fázový je 3-fázový AC rozvaděč určený pro on-grid i off-grid fotovoltaické systémy. Propojuje měnič se sítí a záložním okruhem a díky integrovaným prvkům zajišťuje stabilní a bezpečný provoz celé instalace.

Obsahuje kombinovaný přepěťový modul ATK-SPDE40 třídy T1+T2+T3 (B+C+D), který chrání všechny fáze a nulový vodič. SPD zvládá impulsní proud do 20 kA a omezuje přepětí na úroveň 1,5 kV. Jistič F1 (ONGRID) chrání síťovou větev a F2 (BACKUP) samostatně jistí výstup pro záložní okruh.

Skříňka je vyrobena z UV-odolného plastu s krytím IP65, vhodná pro dlouhodobý venkovní provoz. Zařízení je dimenzováno na teploty od -40 °C do +85 °C a má rozměry 295 × 250 × 140 mm, což umožňuje kompaktní montáž.

Maximální bezpečnost pro vaši fotovoltiku

AC Box AC01 3-fázový poskytuje spolehlivou ochranu fotovoltaických systémů před přepětími a špičkami v distribuční síti. Snižuje riziko poškození měničů a prodlužuje životnost připojených zařízení.

Spolehlivá ochrana proti přepětí pro on-grid i off-grid řešení

ANTIK AC Box AC01 3-fázový je navržen jako profesionální řešení pro ochranu 3-fázových hybridních měničů v on-grid i off-grid fotovoltaických instalacích. Zajišťuje stabilní provoz, vysokou úroveň bezpečnosti a dlouhou životnost celého FV systému. Díky kompaktnímu provedení a předpřipravené konstrukci je vhodný pro rychlé zapojení kvalifikovaným elektrikářem, ať už v domácnostech nebo v menších komerčních provozech.

Klíčové výhody:

• Jmenovitý výkon jističe: 16 A při napětí 400 V
• Integrovaná 4pólová přepěťová ochrana (pro 3 fáze + N vodič)
• Třídy ochrany T1+T2+T3 (B+C+D) pro komplexní ochranu proti přepětím
• IP65 krytí – odolnost vůči prachu a vodě, určený pro venkovní použití
• Optimalizované provedení pro rychlou a bezpečnou montáž odborníkem

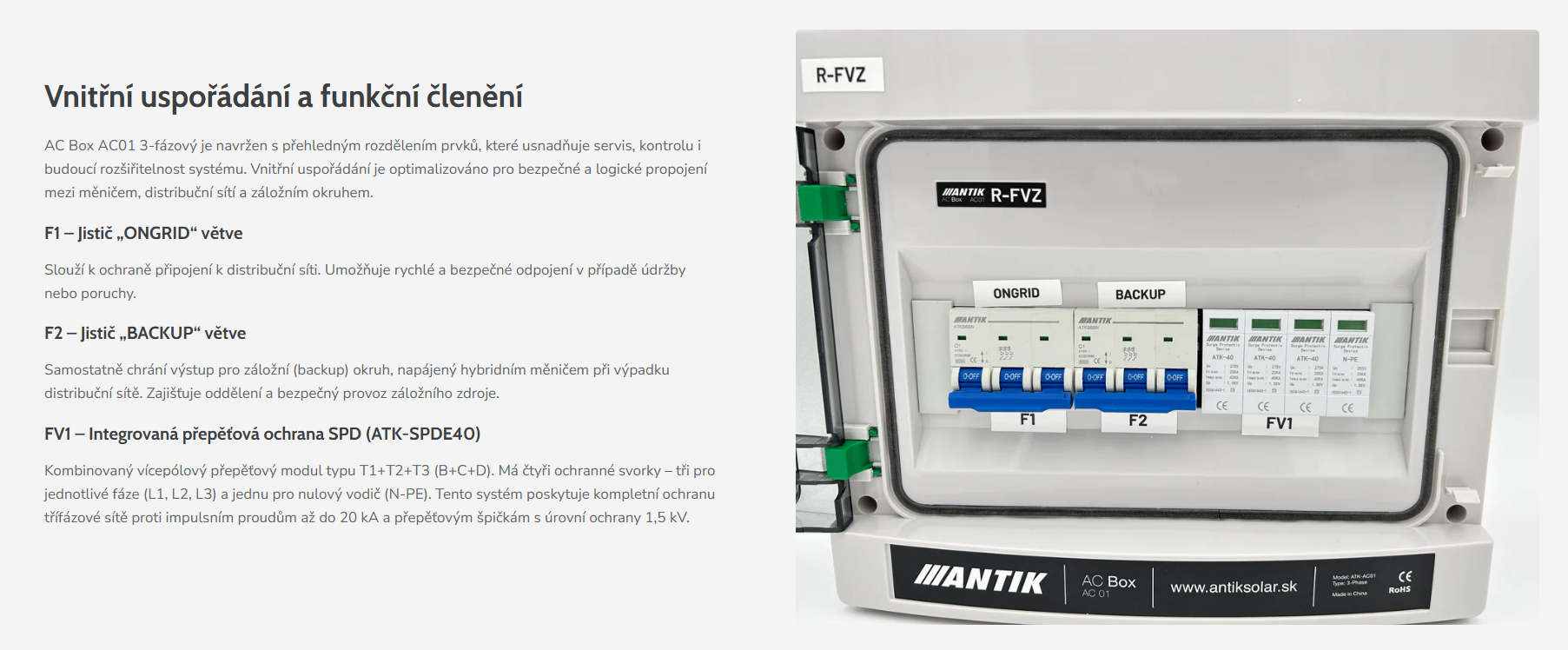

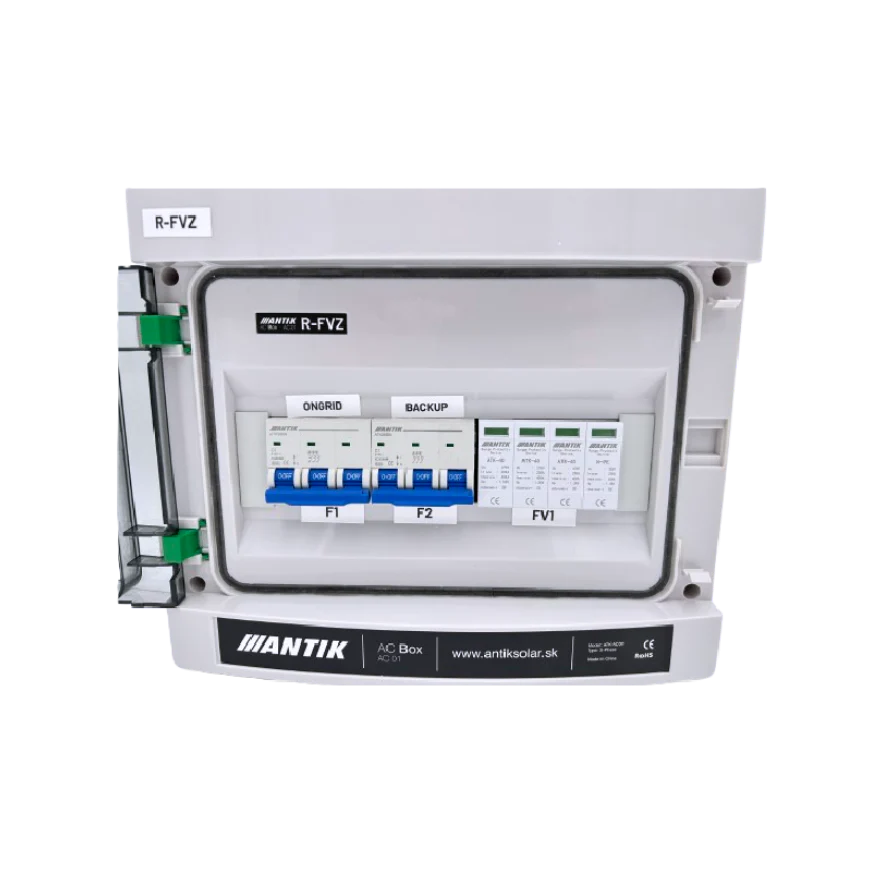

Vnitřní uspořádání a funkční členění

AC Box AC01 3-fázový je navržen s přehledným rozdělením prvků, které usnadňuje servis, kontrolu i budoucí rozšiřitelnost systému. Vnitřní uspořádání je optimalizováno pro bezpečné a logické propojení mezi měničem, distribuční sítí a záložním okruhem.

F1 – Jistič "ONGRID" větve

Slouží k ochraně připojení k distribuční síti. Umožňuje rychlé a bezpečné odpojení v případě údržby nebo poruchy.

F2 – Jistič "BACKUP" větve

Samostatně chrání výstup pro záložní (backup) okruh, napájený hybridním měničem při výpadku distribuční sítě. Zajišťuje oddělení a bezpečný provoz záložního zdroje.

FV1 – Integrovaná přepěťová ochrana SPD (ATK-SPDE40)

Kombinovaný vícepólový přepěťový modul typu T1+T2+T3 (B+C+D). Má čtyři ochranné svorky – tři pro jednotlivé fáze (L1, L2, L3) a jednu pro nulový vodič (N-PE). Tento systém poskytuje kompletní ochranu třífázové sítě proti impulsním proudům až do 20 kA a přepěťovým špičkám s úrovní ochrany 1,5 kV.

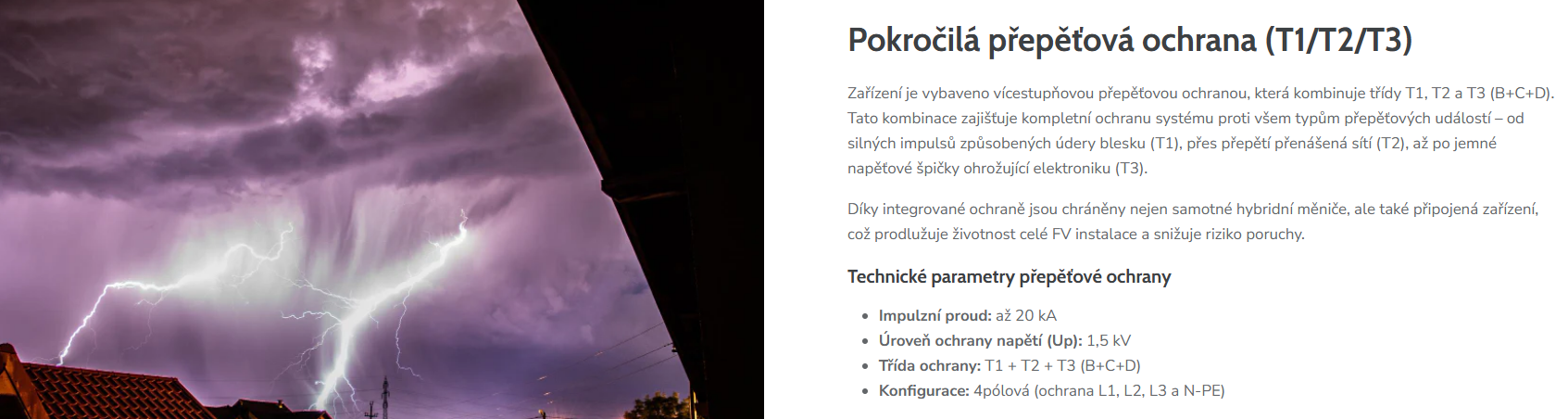

Pokročilá přepěťová ochrana (T1/T2/T3)

Zařízení je vybaveno vícestupňovou přepěťovou ochranou, která kombinuje třídy T1, T2 a T3 (B+C+D). Tato kombinace zajišťuje kompletní ochranu systému proti všem typům přepěťových událostí – od silných impulsů způsobených údery blesku (T1), přes přepětí přenášená sítí (T2), až po jemné napěťové špičky ohrožující elektroniku (T3).

Díky integrované ochraně jsou chráněny nejen samotné hybridní měniče, ale také připojená zařízení, což prodlužuje životnost celé FV instalace a snižuje riziko poruchy.

Technické parametry přepěťové ochrany

• Impulzní proud: až 20 kA
• Úroveň ochrany napětí (Up): 1,5 kV
• Třída ochrany: T1 + T2 + T3 (B+C+D)
• Konfigurace: 4pólová (ochrana L1, L2, L3 a N-PE)

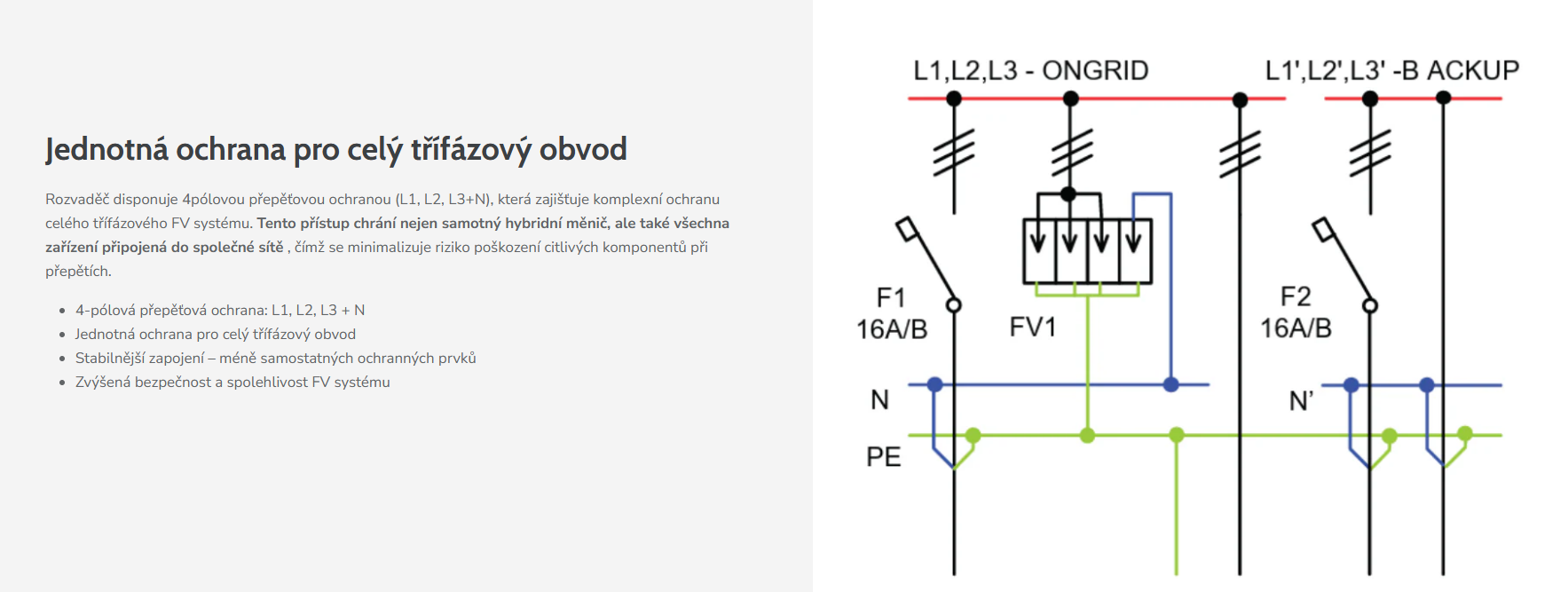

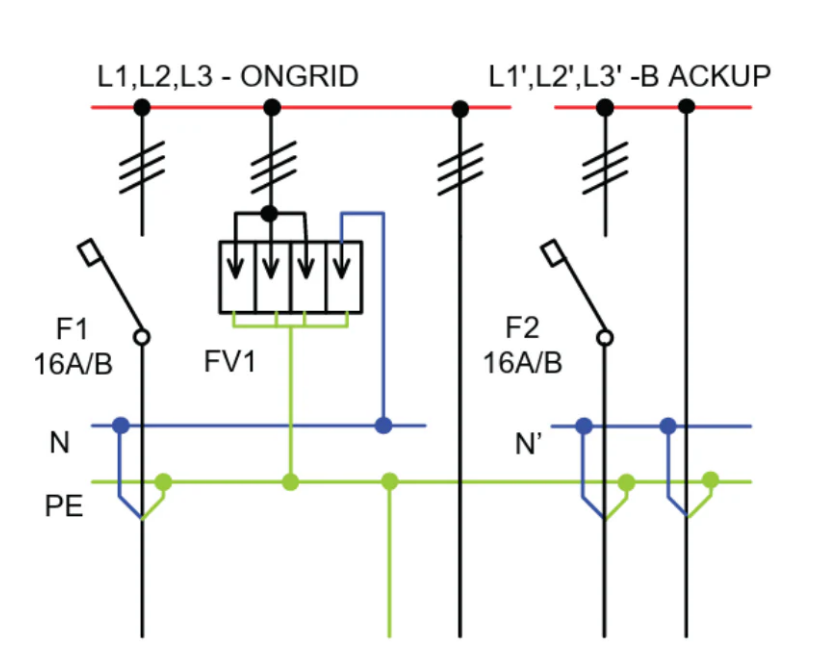

Jednotná ochrana pro celý třífázový obvod

Rozvaděč disponuje 4pólovou přepěťovou ochranou (L1, L2, L3+N), která zajišťuje komplexní ochranu celého třífázového FV systému. Tento přístup chrání nejen samotný hybridní měnič, ale také všechna zařízení připojená do společné sítě, čímž se minimalizuje riziko poškození citlivých komponentů při přepětích.

• 4-pólová přepěťová ochrana: L1, L2, L3 + N
• Jednotná ochrana pro celý třífázový obvod
• Stabilnější zapojení – méně samostatných ochranných prvků
• Zvýšená bezpečnost a spolehlivost FV systému

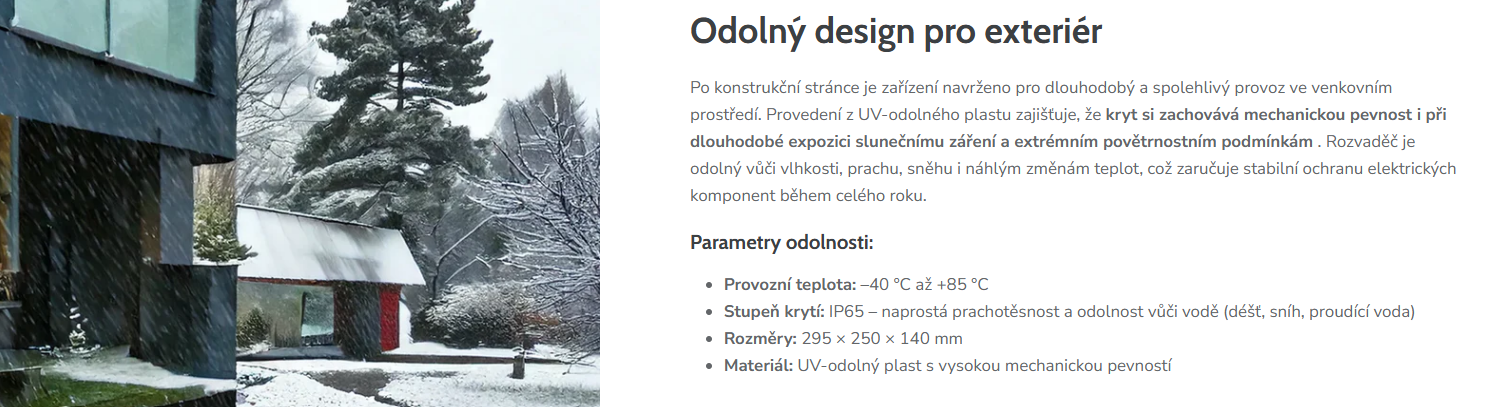

Odolný design pro exteriér

Po konstrukční stránce je zařízení navrženo pro dlouhodobý a spolehlivý provoz ve venkovním prostředí. Provedení z UV-odolného plastu zajišťuje, že kryt si zachovává mechanickou pevnost i při dlouhodobé expozici slunečnímu záření a extrémním povětrnostním podmínkám. Rozvaděč je odolný vůči vlhkosti, prachu, sněhu i náhlým změnám teplot, což zaručuje stabilní ochranu elektrických komponent během celého roku.

Parametry odolnosti:

• Provozní teplota: –40 °C až +85 °C
• Stupeň krytí: IP65 – naprostá prachotěsnost a odolnost vůči vodě (déšť, sníh, proudící voda)
• Rozměry: 295 × 250 × 140 mm
• Materiál: UV-odolný plast s vysokou mechanickou pevností

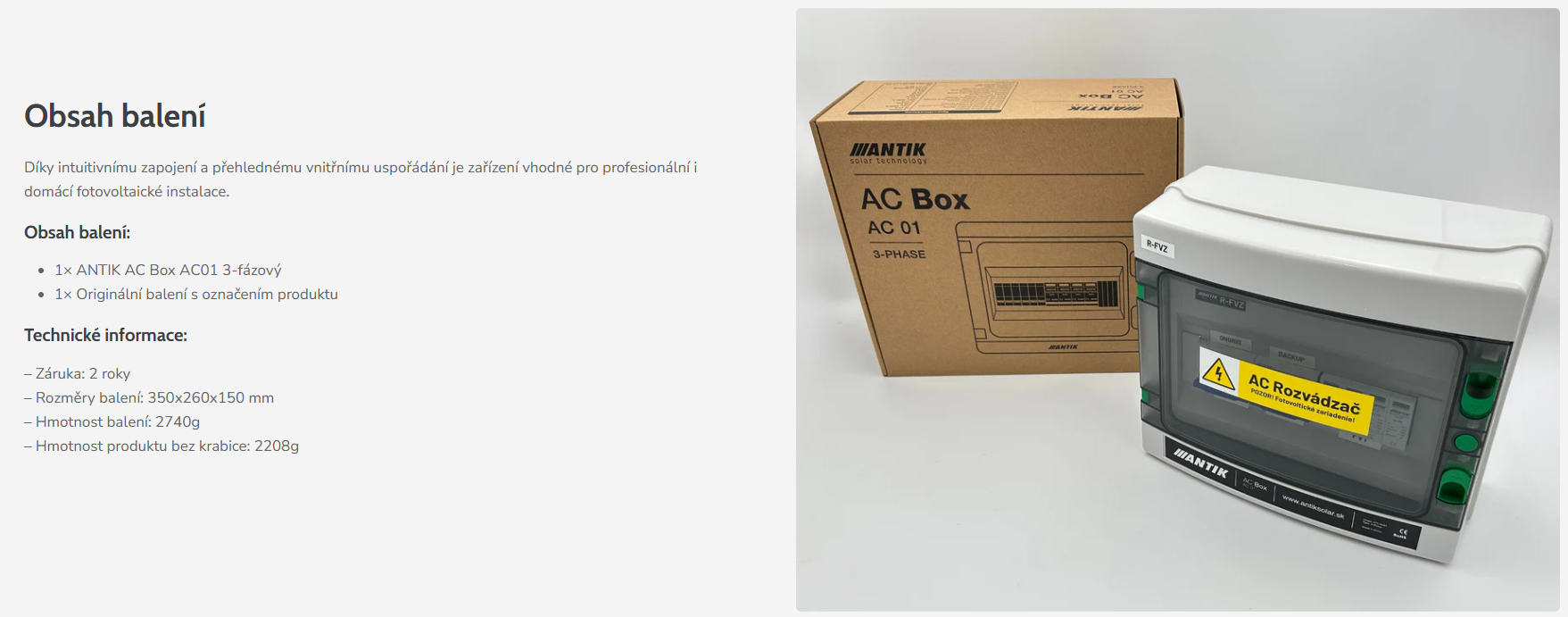

Obsah balení

Díky intuitivnímu zapojení a přehlednému vnitřnímu uspořádání je zařízení vhodné pro profesionální i domácí fotovoltaické instalace.

Obsah balení:

• 1× ANTIK AC Box AC01 3-fázový
• 1× Originální balení s označením produktu

Technické informace:

– Záruka: 2 roky
– Rozměry balení: 350x260x150 mm
– Hmotnost balení: 2740g
– Hmotnost produktu bez krabice: 2208g
